ZXMP S385-SDH本地网公务不通问题

发布人:华讯佳 发布时间:2022-04-01 浏览数:

问题描述(故障现象)

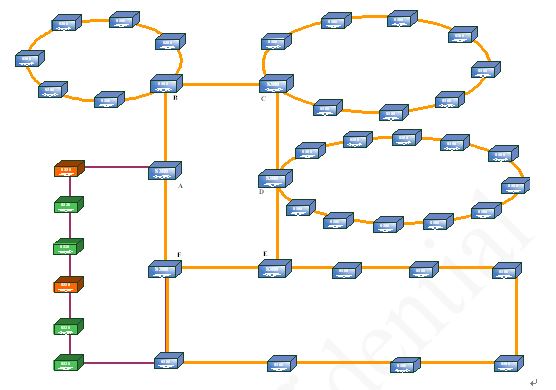

某市本地网核心环(B—C—D—E—F—A)网元之间的公务都不通,网络结构拓扑图如下所示:



原因分析

从网络结构拓扑图可以看出,核心环上的每个网元都有多个光连接,那么就可能多个方向通公务,因此公务成环很可能是核心环公务不通的主要原因。


解决方案

首先检查每个环是否设置了公务控制点,同时按照从链到环的思路进行处理。首先将F、A站点其余光方向都切断公务(这个可以选择相应的光板,然后在单板属性高级里面进行设置,设置该光板不支持公务即可。),只保持F—A支持公务,设置完成后,拨打公务电话,发现F—A的公务电话可以拨通。按照以上方法,逐个网元依次推进,最后整个核心环的公务都可以打通。在处理问题过程中,最终发现C、D所带的两个汇聚环公务控制点设置有问题,因为这两个汇聚环有很多虚网元(创建虚网元是为了网络拓扑图好看,实际光连接是连接在实网元的设备上),从网络拓扑图上看公务没有成环,但实际物理环的公务成环了,因此重新设置这两个环的公务控制点,使实际的物理环公务不成环,公务就可以通了。


注意事项

处理公务问题,首先要考虑公务是否成环,其次再考虑是否是公务板的问题。而判断是否是由于公务成环引起公务不通,那么就首先让公务破环,按照链状组网进行检查,最后成环检查,这样就很容易定位故障。
