全网多端ZXMP S385设备查询不到光板的历史15分钟收发光功率

发布人:华讯佳 发布时间:2022-04-04 浏览数:

问题描述(故障现象)

U31网管管理的MSTP网络,全网所有ZXMP S385网元的光板在当前性能里,都能正常上报当前的收发光功率。但是查询光板的历史光功率时,绝大多数的网元都查询不到光板的历史光功率,显示为空,仅仅4个网元能够查询到。

U31网管版本是12.12.20,后升级版本到12.14.10,故障依旧。


原因分析

首先检查U31网管服务器,发现其运行都正常,包括内存,硬盘以及U31网管本身均无异常。

选择其中一个故障网元(历史15分钟性能中查不到光功率),查询所有单板的历史15分钟性能,网管只显示以太网板和交叉板的历史15分钟性能值。

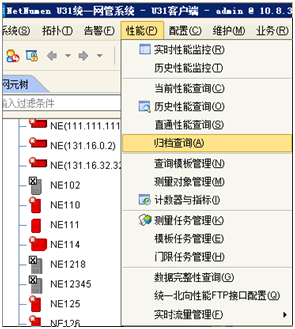

采用[性能]--->[归档查询],依旧查询不到光板历史15分钟光功率,显示为空。

再采用[性能]--->[直通性能查询],发现绝大数的光板都查询不到历史15分钟光功率(仅仅1个网元可以查询到),显示为空。


查询光板的当前15分钟性能,发现其中有大量的性能值为0的性能项,例如

测量对象 = OL4[0-1-12]-STM4端口:1-MS;

复用段(MS)背景块误码(BBE) = 0;

复用段(MS)误块秒(ES) = 0;

复用段(MS)严重误块秒(SES) = 0;

复用段(MS)不可用秒(UAS) = 0;

复用段(MS)远端不可用秒(FEUAS) = 0;

复用段(MS)远端背景块误码(FEBBE) = 0;

复用段(MS)远端误块秒(FEES) = 0;

复用段(MS)远端严重误块秒(FESES) = 0;

复用段(MS)连续严重误码秒(CSES) = 0;

复用段(MS)远端连续严重误码秒(FECSES) = 0;

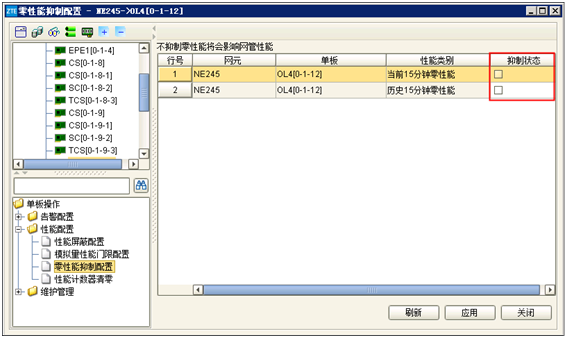

通常情况下,性能值为0的性能项不应该上报到网管上,检查光板的[零性能抑制配置],发现“当前15分钟零性能”和“历史15分钟零性能”均未配置抑制。


由于业务板未配置零性能抑制,业务板上报过多的零性能占据了主控板NCP的内存。而主控板NCP的内存是有限的,主控板对历史性能采用绕接覆盖的方式进行保存,这样光功率性能不能存贮进主控板的内存,因此直通性能查询不到光板的历史光功率。

U31网管缺省情况下对所有单板都启用了[零性能抑制配置],现场应该是人为修改了单板的零性能抑制的配置。


解决方案

对所有网元的所有单板配置零性能抑制后,故障解决。


注意事项

对于业务板(如以太网板、光板、电支路板),其零性能必须抑制(包括当前15分钟零性能和历史15分钟零性能),否则会影响网管采集单板的其他性能项。

U31、E300网管的缺省设置就启用了单板的零性能抑制。
