ZXMP S385

发布时间:2021-10-03 浏览数:

ZXMP S385(简称中兴S385)是一款STM-16/STM-64多业务传送设备,充分考虑到网络业务多样性和网络结构的变化。 中兴ZXMP S385提供大容量、长距离的业务传输。可以应用于各类传输干线的组建,满足不同领域,是建设传送网的理想设备。

立即咨询

ZXMP S385是中兴通讯推出的基于SDH的多业务节点设备,最高传输速率为9953.280 Mbit/s,支持ASON功能。定位于城域传送网的核心层和汇聚层,负责传统SDH业务、数据业务传输。具有大容量高低阶调度能力,提供最大240G的高阶交叉能力,40G的低阶交叉能力。设备业务槽位丰富,最多支持14个业务槽位,设备支持高密度的10G、2.5G、155M和GE板。

优越的可扩展性:

ZXMP S385作为2.5G系统可平滑升级到10G系统,同时提供更强大的2M/155M接入能力以及数据业务接入能力。ZXMP S385可以和中兴通讯其他SDH设备:ZXMP S325ZXMP S330灵活配合使用。支持单板混插、光模块可插拔(SFP模块、LC接头),支持ALS功能,支持光口的在线光功率检测,便于快速定位线路问题,设备集成度高,减小占地费用;功耗低,降低用电费用。

产品特点

丰富的业务接口

ZXMP S385不仅提供传统SDH业务接口(如STM-64接口)、PDH业务接口(如E1光/电接口),还提供透传的POS(Packet Over SDH,基于SDH网络的包交换)光接口、GE(Gigabit Ethernet,千兆以太网)、FE(Fast Ethernet,快速以太网)。

多重保护机制

ZXMP S385实现各种复杂的设备级保护和网络级保护,确保网络的安全运行。

设备级保护功能包括冗余设计、单板1+1热备份、支路1:N保护、数据业务EPS(Ethernet Protection Switching,以太网保护倒换)保护,电源保护等;完全支持ITU-T建议的所有保护方式,同时能提供一种特色的网络保护理念——逻辑子网保护。

子架结构

ZXMP S385子架采用标准的IEC 19"结构形式,基于前维护的思想进行设计,节省机房空间。子架可以满足机柜靠墙安装、背靠背安装的要求。

说明:

ZXMP S385 IEC子架(IEC 19")可通过增加19U ETS标准转换支架安装在ETS标准机柜中。

子架由插板区、走线区、风扇插箱等组成,可同时完成散热、屏蔽功能。

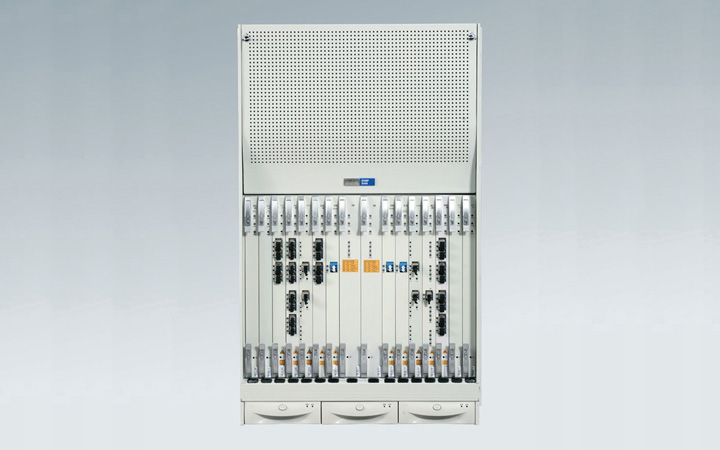

子架结构如图1所示。子架各部分简要说明参见表1。

图1  子架结构示意图

ZXMP S385(图1)

表1  子架各部分简要说明
名称在子架中的位置简要说明
装饰门子架上层插板区可灵活拆卸,具有装饰、通风、屏蔽的功能
插板区子架中部插板区分为上、下两层,上层插业务/功能接口板,下层插业务/功能板。插板区上层有15个槽位,下层有16个槽位
风扇插箱子架下部用于对设备进行强制风冷散热。风扇插箱装有3个独立的风扇盒,每个风扇盒单独和风扇背板(FMB)连接,维护方便
安装支耳子架后部(左、右各一)用于在机柜内固定子架

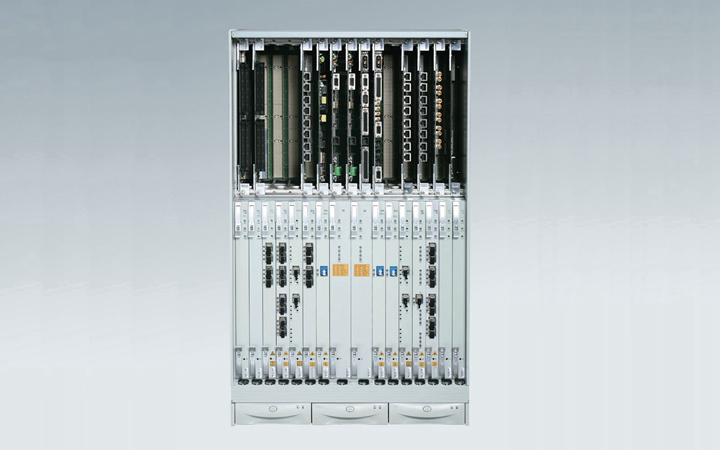

子架插板示意图如图2所示。

图2  子架插板示意图

ZXMP S385(图2)

单板类型

ZXMP S385各单板功能参见表2。

表2  ZXMP S385单板列表
单板代号单板名称功能简介
ANCP高级网元控制板完成网元管理、ECC协议处理、ASON信令处理功能。
NCP网元控制板完成网元管理、ECC协议处理。
ENCP增强型网元控制板完成网元管理、ECC协议处理。
OW公务板完成公务电话功能。
CSAA型交叉时钟板完成业务交叉,支持40 Gbit/s(256×256 VC-4)空分交叉和5 Gbit/s(32×32 VC-4)时分交叉功能。
CSEE型交叉时钟板完成业务交叉,支持180 Gbit/s(1152×1152 VC-4)空分交叉和40 Gbit/s(256×256 VC-4)时分交叉功能。
CSFF型交叉时钟板完成业务交叉,支持240 Gbit/s(1536×1536 VC-4)空分交叉和40 Gbit/s(256×256 VC-4)时分交叉功能。
CSCC型交叉时钟板完成业务交叉,支持80 Gbit/s(512×512 VC-4)空分交叉和40 Gbit/s(256×256 VC-4)时分交叉功能。
TCS128时分交叉模块(128×128)完成20 Gbit/s时分交叉功能。
TCS256时分交叉模块(256×256)完成40 Gbit/s时分交叉功能。
QxIQx接口板

提供系统接口。

给子架提供电源。

SCIBB型时钟接口板(2 Mbit/s)提供2.048 Mbit/s外时钟输入/输出接口。
SCIHH型时钟接口板(2 MHz)提供2.048 MHz外时钟输入/输出接口。
OL641路STM-64光线路板接入和处理1路STM-64光业务。
OL64x22路STM-64光线路板接入和处理2路STM-64光业务。
OL64FEC1路STM-64 FEC光线路板

接入和处理1路STM-64光业务。

支持FEC功能。

OL16*11路STM-16光线路板接入和处理1路STM-16光业务。
OL16x44路STM-16光线路板接入和处理4路STM-16光业务。
OL16x88路STM-16光线路板接入和处理8路STM-16光业务。
OL4x22路STM-4光线路板

接入和处理2路STM-4光业务。

OL4x44路STM-4光线路板

接入和处理4路STM-4光业务。

OL1x88路STM-1光线路板

接入和处理8路STM-1光业务。

OL1x44路STM-1光线路板

接入和处理4路STM-1光业务。

OEL1x1616路STM-1光/电处理板

处理16路STM-1光/电业务。

提供前8路STM-1光/电接口,后8路STM-1光/电接口由OEIS1x8板提供。

OEIS1x88路STM-1光/电接口板提供8路STM-1光接口或电接口,支持光电接口混插。
LP1x88路STM-1线路处理板处理8路STM-1业务。
OIS1x88路STM-1光接口板提供8路STM-1光接口。
ESS1x88路STM-1电接口倒换板为LP1x8板提供8路STM-1电接口。
EP3x66路E3/T3电处理板处理6路E3/T3电业务。
ESE3x66路E3/T3电接口倒换板

提供6路E3或T3物理电接口。

单板保护时,完成工作板E3/T3信号与保护板E3/T3信号之间的切换。

BIE3STM-1e/E3/T3/FE接口桥接板在E3/T3/FE/STM-1电信号1:N单板支路保护时使用,完成工作板电信号到保护板的分配和转接。
EPE1x6363路E1电处理板

处理63路E1电业务。

接口可为75 Ω或120 Ω。

EPT1x6363路T1电处理板处理63路T1电业务。
EPE1Fx6363路E1/T1成帧电处理板处理63路E1/T1电业务,支持成帧功能。
EIE1x6363路E1电接口板

提供63路E1电接口。

接口为75 Ω。

EIT1x6363路E1/T1电接口板

提供63路E1/T1电接口。

E1接口为120 Ω,T1接口为100 Ω。
EPE1Zx6363路E1电处理板

处理63路E1电业务。

接口可为75 Ω或120 Ω。

支持63路再定时。
ESE1x6363路E1电接口倒换板

提供63路E1电接口。

E1接口为75 Ω。

EST1x6363路E1/T1电接口倒换板

提供63路E1/T1电接口。

E1接口为120 Ω,T1接口为100 Ω。

只在E1/T1电信号1:N(N≤9)单板支路保护时使用。
BIE1E1/T1电接口桥接板在E1/T1电信号1:N单板支路保护时使用,完成工作板电信号到保护板的分配和转接。
ESFEx8以太网电接口倒换板

提供8路FE电接口。

当需要实现1:N(N≤4)单板保护时,ESFEx8板与BIE3板配合实现FE电业务的1:N(N≤4)单板保护,完成工作板与保护板的FE信号之间的切换。
TGE2B双路透传千兆以太网板接入和处理2路透传以太网GE光业务。
SECx48增强型智能以太网处理板接入和处理1路GE业务,以及处理8路FE业务,支持光电接口混插。

SEC板提供FE电接口时,使用ESFEx8板提供接口;SEC板提供FE光接口,使用OIS1x8板提供接口。

支持FE电业务的1:N(N≤4)保护。

可实现48:1的汇聚比。

支持二层交换功能。

SECx24增强型智能以太网处理板接入和处理1路GE业务,以及处理8路FE业务,支持光电接口混插。

SEC板提供FE电接口时,使用ESFEx8板提供接口;SEC板提供FE光接口,使用OIS1x8板提供接口。

支持FE电业务的1:N(N≤4)保护。

可实现24:1的汇聚比。

支持二层交换功能。
SEE增强型智能以太网处理板-E型接入和处理2路GE业务,以及处理8路FE业务,支持光电接口混插。

SEE板提供FE电接口时,使用ESFEx8板提供接口;SEE板提供FE光接口、或同时提供FE光/电接口时,使用OEIFEx8板提供接口。

支持FE电业务的1:N(N≤4)保护。

支持二层交换功能。

OEIFEx88路快速以太网光电接口板提供8路FE光/电接口,支持光电接口混插。
TGSAx88路透传GE和SAN接口处理板接入和处理8路透传GE或SAN业务。
OA光放大板实现光信号放大功能。


技术指标

ZXMP S385子架的技术指标参见表3。

表3  ZXMP S385子架技术指标
技术指标说明
交叉容量高阶360G/240G/120G;低阶40G
业务槽位数14
业务接口E1/T1/E3/T3,STM-1/4/16/64,STM-64 FEC,10GE/GE/FE,SAN接口
主要功能特性保护机制:保护交叉&时钟单元,网元控制板,电源板和时钟接口板1+1保护;ASON保护;逻辑子网保护;电接口TPS保护;RPR保护;DNI保护;SNCP保护;
先进设计:槽位插板无对偶限制,更灵活;业界独创的业务跨环技术、支持组播、一板多用的设计;
尺寸(高*宽*深)mm888.2mm(高)×482.6mm(宽)×270mm(深)
电源-48V/60V DC
最大功耗720W
工作环境环境温度0 ℃~+45 ℃,相对湿度5%~95%
