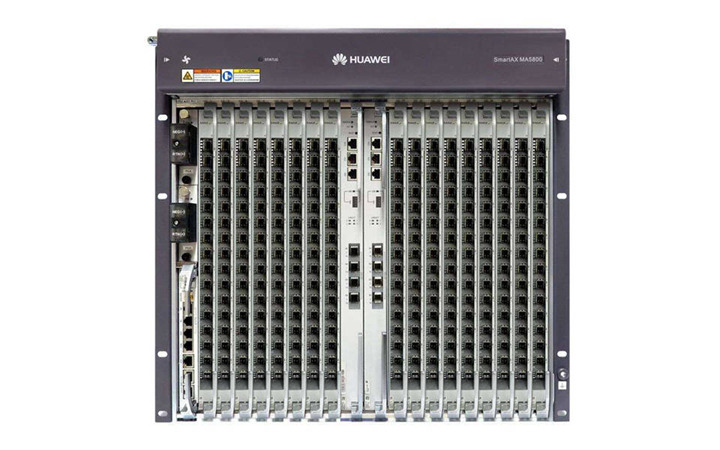

MA5800-X17

更新时间:2023-11-29 点击数:

SmartAX MA5800-X17(简称MA5800-X17)提供xPON、GE和10GE 等多种业务接入,实现家庭用户、企业用户、移动承载全业务融合接入。华为MA5800-X17融合OLT和汇聚交换机的功能,实现对OLT、MDU和园区交换机的统一汇聚,帮助简化网络架构,降低运营成本。

MA5800多业务接入设备是业界首个分布式架构的智能汇聚OLT平台,定位为面向NG-PON的下一代OLT。MA5800致力于帮助客户构建“更宽、更快、更智能”的接入网络,为用户提供更佳的业务体验。

MA5800提供GPON、XG-PON、XGS-PON、10G-EPON、EPON、P2P 10GE/GE接入,支持包括FTTH、FTTD、FTTB和FTTC在内的多种建网模式,满足家庭接入、企业接入、移动承载和Wi-Fi热点回传等各种业务场景需求,实现一张光纤网全业务。

MA5800融合了OLT和汇聚交换机的功能,支持作为大容量汇聚设备实现对ONT、MDU和园区交换机的统一汇聚,帮助简化网络架构,降低OPEX。

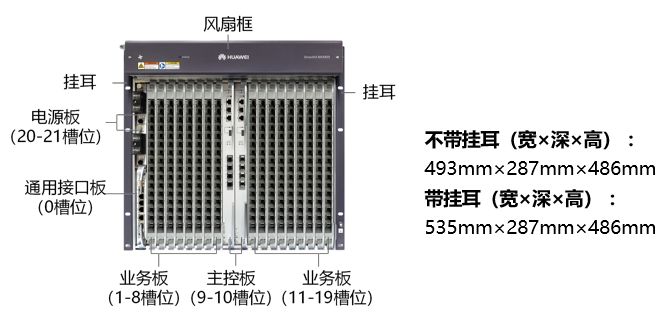

产品外观

MA5800-X17支持17个业务槽位,配套背板为H901BPLB。

MA5800-X17(图1)

槽位配置

MA5800-X17业务框提供22个槽位,包括2个主控板槽位、2个电源板槽位、1个通用接口板槽位、17个业务板槽位。

配置

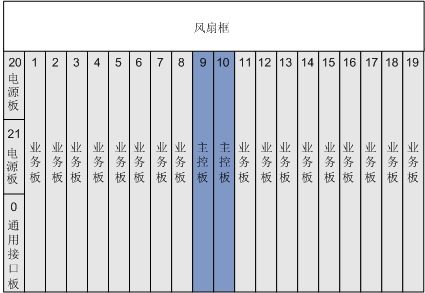

图1 MA5800-X17业务框单板配置图

MA5800-X17(图2)

槽位说明

表1介绍了机框中各个槽位支持的单板类型。

表1 MA5800-X17槽位说明

槽位分类

槽位

可配置单板

备注

主控板槽位

9、10

主控板

2个槽位需配置相同的主控板,要求主控板双配。

电源板槽位

20、21

电源板

电源板要求双配。

通用接口板槽位

0

通用接口板

-

业务板槽位

1~8、11~19

上行接口板

业务板

支持不同业务板混配。

上行可以采用主控板上行或者上行接口板上行,推荐主控板上行。

产品规格

表2 MA5800-X17产品规格

指标

MA5800-X17

可配套的机柜

N63E-22、N66E-18

单板配置

主控板槽位:9、10

业务板/上行板槽位:1~8、11~19

通用接口板槽位:0

电源接口板槽位:20、21

宽×深×高(mm)

不带挂耳:493×287×486

带挂耳:535×287×486

最大重量(带挂耳)

45kg

最大输入电流

60A

供电方式

直流供电(双路备份)

工作电压范围

-38.4V~-72V DC

额定电压

-48V/-60V

工作环境温度

-40℃ ~ +65℃,最低启动温度为-25℃。

说明:

+65℃指业务框进风口的温度。

工作环境湿度

5%RH~95%RH

气压环境

70kPa~106kPa

海拔高度

4000m以下,空气密度会随海拔变化,从而影响设备散热能力,所以工作环境温度会随海拔变化。

主控板交换容量 (负荷分担模式)

MPLA:3.6 Tbit/s

MPLB:7 Tbit/s

业务板每槽位最大带宽(负荷分担模式)

MPLA:100 Gbit/s

MPLB:200 Gbit/s

4K视频用户并发数

16000

MAC地址数

262143

IPv4路由表

65536

IPv6路由表

16384

ARP表

131072

交换转发时延

具有较低的转发时延。100Mbit/s以太网端口发送64Byte以太网数据包,时延不超过20μs。

满负荷误码率

端口满负荷传输时,比特差错率(误码率)<10 e-7。

系统可靠性指标

典型配置系统可用度: >99.999%

系统平均故障间隔时间MTBF(年):≈45

说明:

因为组网环境的差异及设备使用的单板不同,MA5800的MTBF时间参考值为45年,现场可更换单元(FRU)的平均修复时间参考值为2小时。此处仅为参考值,如果需要更详细的信息请联系华为技术有限公司相关人员提供。

GPON端口数

272

XG-PON端口数

272

XGS-PON端口数

272

10G-EPON端口数

272

EPON端口数

272

GE端口数

816

10GE端口数

408

功耗

表3 MA5800-X17业务框功耗参数表(单位:W)

典型配置

静态功耗

最大功耗

典型功耗

单板配置

GPON

529

1198

863.5

H902MPLB*2+H901OGHK+H902PILA*2+H901FMLA+H902GPHF*16

说明:业务框的功耗是在以下条件下测试得出:

工作电压:-53.5V DC。

室温:25°C。

静态功耗:所有端口不承载任何负荷,光口不插光模块。

最大功耗:所有端口都承载100%负荷。

典型功耗:静态功耗和最大功耗总和的一半。

对于接入设备,功耗一般转换为热耗,功耗与热耗的单位不同,功耗单位为W,热耗单位为BTU/h,相互转换公式为:1 W = 3.412BTU/h 。
