ZXDU48 B900（V5.0R99M01）是2U高/19英寸宽的嵌入式通信直流电源系统，为-48 V 系列通讯设备供电。支持1路交流输入，采用单相三线交流输入模式（L/N/PE），适用于220V电网。满配置3个整流器，额定输出功率为4800W。

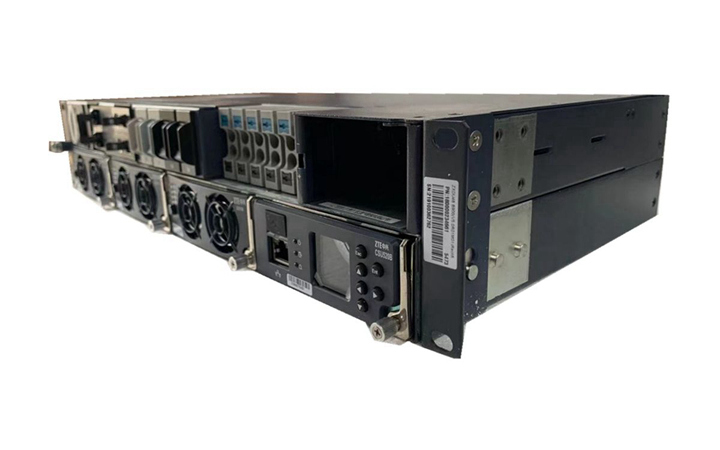

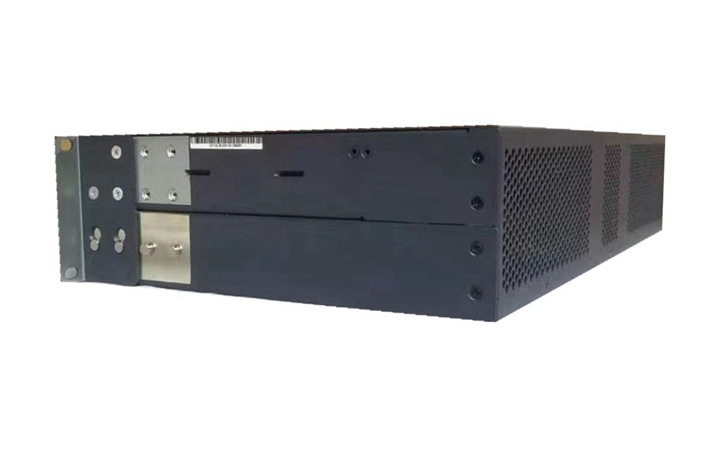

ZXDU48 B900（V5.0R99M01）的外形如图1所示。
图1 外形示意图
产品特点
宽电压输入范围
85 V～295 V的宽电压交流输入范围，减少电力不稳定对设备的影响。
支持高效整流器
支持高效整流器ZXD1500（V5.0），高效整流器的效率在50%负载率以上时不低于95%， 节省能耗。
模块化的整流器
整流器采用模块化设计，便于安装与维护，并支持热插拔。
模块化和智能化的监控单元
监控单元采用模块化设计，便于安装与维护，并支持热插拔。 监控单元具有监控管理功能，支持智能电池管理、整流器管理。
产品配置
表1列出了ZXDU48 B900（V5.0R99M01）的典型配置。实际配置以合同定制为准。
| 项目 | 配置说明 | |
|---|---|---|
| 整流器 | 型号 | ZXD1500（V5.0） |
| 数量 | 3个 | |
| 监控单元 | 型号 | CSU520B |
| 交配配电 | 交流输入 | 1路，单相，32A/2P或50A/2P空 |
交流备用输出 | 无 | |
| 交流防雷 | 无 | |
| 直流配电 | 电池输入 | 1路，63A/1P空 |
| 直流负载输出 | 最多6P空开，具体如下： LLVD1：3×20A/1P LLVD2：3×10A/1P | |
| 直流配电 | 有 | |
| 电池温度传感器 | 1套 | |
| 信号接口 | 提供1个8针脚接口和1个RS232接口。 | |
总体结构
外形尺寸
ZXDU48 B900 （ V5.0R99M01 ） 采用 2U 高 /19 英寸宽的插箱结构。 ZXDU48 B900（V5.0R99M01）的外形尺寸为88 mm × 482.6 mm × 259 mm（高×宽×深），如图2所示。
图2 外形尺寸
系统组件
ZXDU48 B900（V5.0R99M01）由整流器、监控单元、配电单元和信号接口组成。详细的组件布局如图3所示。
图3 系统组件
中兴ZXDU48 B900组件说明参见表2
| 序号 | 组件 | 说明 |
|---|---|---|
| 1 | 配电单元 | 配电单元提供交流输入接口、电池输入接口、负载输出接口。 |
| 2 | 监控单元 | 监控单元对系统的运行进行信息采集、告警监控和运行管理 |
| 3 | 信号接口 | 信号接口包括电池温度检测接口、铁锂电池监控接口、电池在位接口 和通讯接口。 |
| 4 | 整流器 | 整流器实现AC-DC转换，将交流电转换为直流电输出给负载，并给电池组充电。 |
中兴ZXDU48 B900配电单元说明参见表3
| 标识 | 组件 | 功能 |
|---|---|---|
| AC BREAKER | 交流输入空开 | 控制交流输入电源的通断。 |
| L/N | 交流输入接线端子 | 作为交流输入电源接口，用于接入市电。 |
| LOAD 1~6 | 负载空开 | 负载空开控制直流输出支路的通断。 按下电保护方式的不同分组管理，分为一次下电负 载组（LLVD1）和二次下电负载组（LLVD2）。 |
| BATT | 电池空开 | 电池空开控制电池分路的通断。 |
- | 负载接线端子 | 作为直流输出接口，用于连接负载的-48 V电源线，上负下正。 |
- | 电池接线端子 | 用于连接电池组的正极线，上负下正。 |
- | 直流防雷器 | 对直流电路进行防雷保护。 |
