ZXMP S385以太网环网业务不通的问题

发布人:华讯佳 发布时间:2022-03-30 浏览数:

问题描述(故障现象)

中兴ZXMP S385设备SEE单板和中兴ZXMP S330设备的SED单板开通的以太网100M共享业务,通过笔记本电脑连接物理端口后,无法互相PING通。当将其以太网环网断开某一方向的系统口后,业务可以互相PING通。


组网环境

ZXMP S385设备为中心点,分别和ZXMP S330设备组成两个相切环。中兴S385设备配置为SEE单板,中兴S330设备配置为SED单板。



原因分析

因为业务类型为以太网环网,结合问题的表现,基本可以判断本质原因是由于生成树协议未发挥作用。故导致原因有:

1、业务配置类型问题;

2、生成树协议配置问题;


解决方案

1、首先检查了SEE和SED单板的以太网业务,SED配置业务类型为EPLAN,SEE配置业务类型为EVPLAN,且配置了MST区域及实例,配置正确;

2、通过网管查询SEE单板的MSTP通用查询,STP实例端口信息无法查询到系统端口的STP的状态,怀疑MST实例未配置成功;

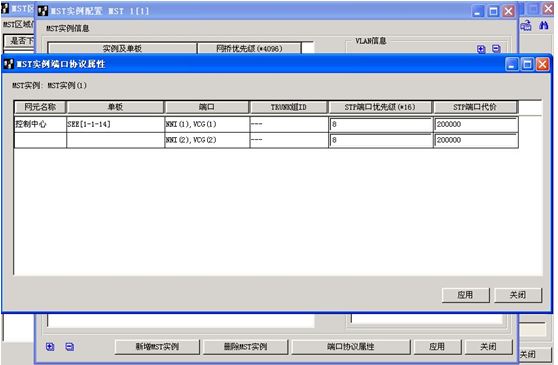

3、再次查询MST实例配置,确实已经配置完成实例,怀疑是否存在未应用的参数。发现在实例配置中有一项“端口协议属性”,点开以后,里面有默认参数,对其进行应用后,再次查询STP实例端口信息可以正常查询到端口的转发和阻断状态。


4、最后再次测试以太网业务,可以正常PING通,业务正常。


注意事项

SEE单板配置MST实例时,其实例端口协议属性即时不修改也必须点开进行应用下发,否则不起作用。
