ZXMP S385-SEE和ZXMP S330-SED单板混合组建以太网环网实例

发布人:华讯佳 发布时间:2022-03-30 浏览数:

问题描述(故障现象)

业务需求为ZXMP S385设备SEE单板和ZXMP S330设备的SED单板开通多个以太网100M共享业务。


组网环境

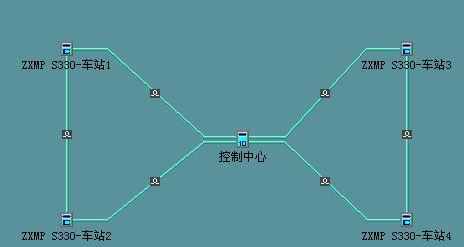

中兴S385设备为中心点,分别和中兴S330设备组成两个相切环。中兴ZXMP S385设备配置为SEE单板,中兴ZXMP S330设备配置为SED单板。



原因分析

1、 SED单板目前不支持生成树协议,SEE单板支持RSTP和MSTP两种生成树协议,故SED单板不能单独组以太网环,本实例中配置中心节点为SEE单板,故可以利用SEE单板的生成树协议功能实现共享以太网环的业务需求;

2、 SEE单板版本需求从软件版本V2.50R1P07开始支持生成树协议,V2.50R1P07之前的软件版本不支持生成树协议,故首先必须保证版本的正确性。

3、  SEE的RSTP协议只对单环生效,配置RSTP的端口属于EPLAN业务,由于本业务需求包含多条以太网环网业务,故需要选择SEE的MSTP协议来实现;

4、为保证SEE发出的生成树协议报文通过SED时不被丢弃,SED需配置业务模式为EPLAN,结合多个以太网环的需求,SEE需配置业务模式为EVPLAN;

5、环网上以太网单板的MAC地址必须具有唯一性,故单板配置前检查成环的各个单板的MAC地址,必须保证没有重复;


解决方案

1、首先检查SEE单板的版本是否为V2.50R1P07以后的版本,如果不是则需升级版本来支持,如果是则可以直接支持生成树协议,进行下一步;

2、检查以太网环网上SEE单板和SED单板的MAC地址是否具有唯一性,如果有重复MAC地址,则需修改MAC地址;

3、完成SEE和SED单板数据业务的基本配置(包括启用端口、创建UNI/NNI端口、创建CE-VLAN、创建MFDFr业务模型、创建VCG端口、配置时隙、带宽限速等),其中SEE的业务模型配置为EVPLAN,SED的业务模型配置为EPLAN;

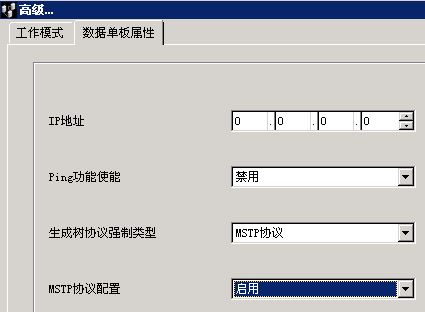

4、选择生成树协议。右键单击SEE单板,依次进入“属性”---“高级”---“数据单板属性”界面,选择“MSTP”协议,并选择“启用”。如下图所示:

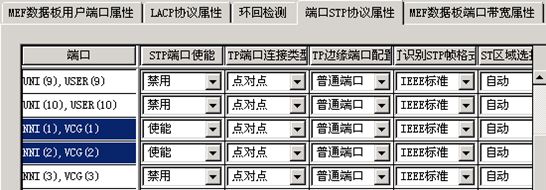

5、 启用SEE单板端口STP属性(用户端口可不启用),如下图所示:

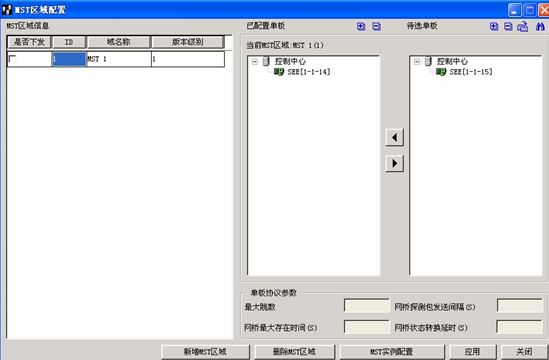

6、 创建MST区域。首先选择环上S385设备,然后进入【MST区域配置】界面。首先需要“新增MST区域”,然后将各个节点上对应的单板纳入到该MST区域,最后点击“应用”。如下图所示:

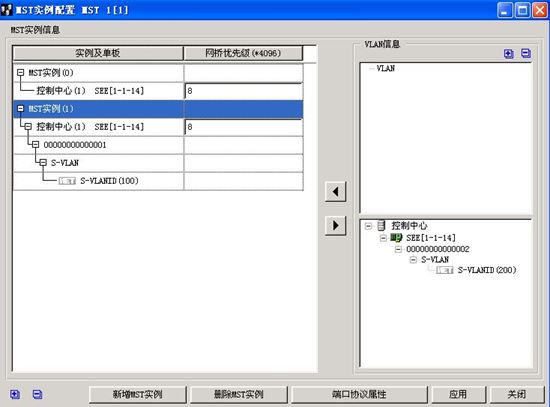

7、 创建MST实例。点击“MST实例配置”,进入实例配置界面。点击“新增实例”,然后将右侧VLAN信息中的VLAN关联到该实例,最后点击“应用”。


8、 点击“配置端口协议属性”,进入配置端口协议属性。参数默认可以不修改,但是最后必须点击“应用”,否则实例无法生效。如下图所示:

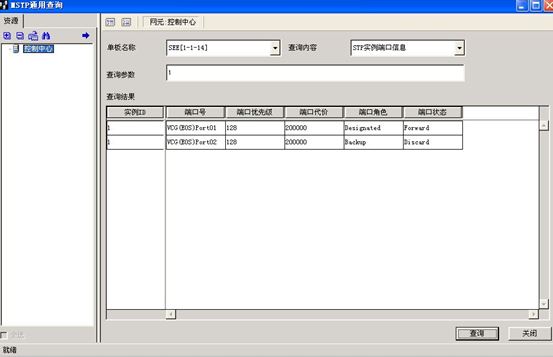

9、 配置完成后,通过MSTP通用查询,输入查询参数为实例ID后,可以看到启用的STP协议是否生效,Forward为转发口、Discard为阻断口,如下图:
