ZXMP S200-TFE单板上报VCG组丢失

发布人:华讯佳 发布时间:2022-07-10 浏览数:

问题描述(故障现象)

中兴S200上新开通一条以太网专线业务,TFE单板上始终报VCG组丢失,VCG组丢失全部容量告警,时隙的AIS告警业务无法开通。


组网环境

A--B--C--D--E--F--A,这六个点组成一个SDH环。A点下面单挂一台中兴S200设备G。G点和D点间通过以太网板对开以太网专线业务。

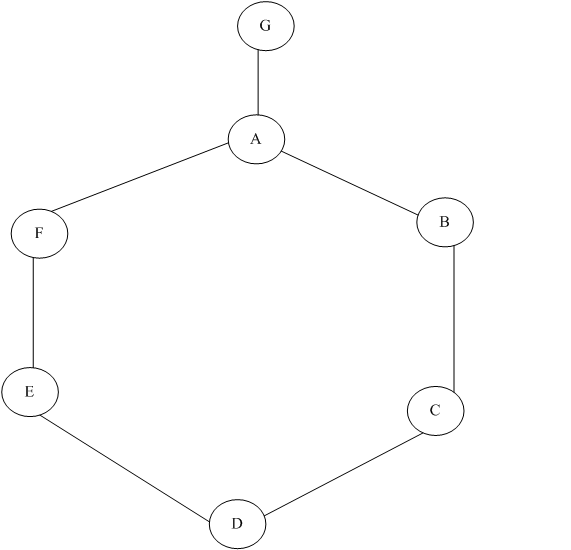

ZXMP S200-TFE单板上报VCG组丢失(图1)


原因分析

在G点ZXMP S200TFE单板上开以太网专线业务,SDH路径为G--A--B--C--D,业务配置无问题,在相关业务里查询数据配置正确。但G点TFE单板上始终有VCG组丢失告警,时隙的AIS告警,在D、C、B点向G点做时隙环回,告警未消,在A点向G点做时隙环回,告警消除。说明问题发生在A点或者B点,或者A与B之间。将A点和B点的交叉板倒换并且数据重新下发后,G点上告警也未消除。于是怀疑A与B之间是否有问题。在A点上向B点插告警,发现B点上和A点对接的光板并没有收到告警,反而F点上和A点对接的光板收到告警。


解决方案

根据上面的判断,很明显A--B和A--F网管上的连纤和实际的连纤是反着的,将连纤修改后,重新做业务,ZXMP S200上TFE单板上VCG组丢失,AIS之类的告警全部消除。业务得以开通。
