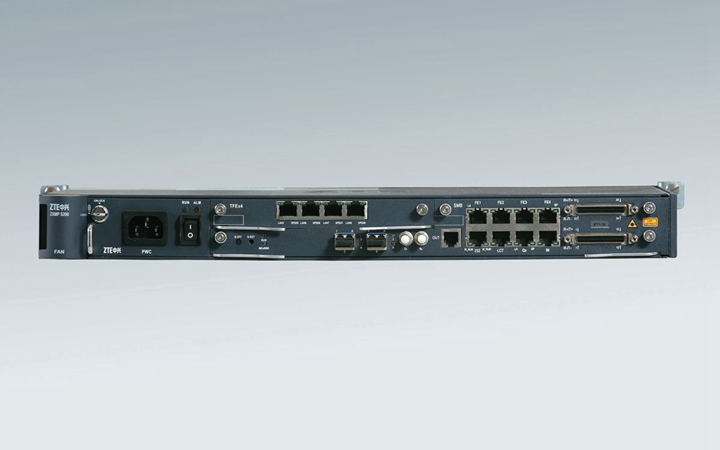

ZXMP S200

发布时间:2021-10-04 浏览数:

ZXMP S200光端机(简称中兴S200)是中兴厂家开发的紧凑型STM-4/STM-1多业务接入设备,能够实现STM-4、STM-1、E3/T3、E1/T1、FE、N64k、SHD和2/4线音频业务的传输与管理。中兴ZXMP S200传输设备具备高

立即咨询

ZXMP S200是最高速率为STM-4级别的多业务接入SDH设备,适用于楼宇小区等多业务接入、商业大客户专线接入和PDH设备替换。ZXMP S200定位于城域传送网的接入层,负责传统SDH业务,数据业务传输。灵活的设备配置:STM-4/STM-1兼容设备,采用SFP模块,支持网络设备从155M到622M的在线升级,可以作为标准的TM设备、ADM设备和REG设备。ZXMP S200可以和中兴通讯其他SDH设备:ZXMP S325ZXMP S330ZXMP S385灵活配合使用。

体积小、结构紧凑

ZXMP S200设备体积小巧、设计紧凑、集成度高。

ZXMP S200系统操作全部为前向接口,维护方便。

支持多种电源输入方式

ZXMP S200支持交流110 V/220 V、直流-48 V和直流+24 V电源输入方式。

直流供电采用端口双输入方式,网管提供单路、双路电源输入状态指示,且每路电源均有正常、告警状态指示。整机采用集中供电方式。

网管接入能力

ZXMP S200设备可以纳入U31网络管理系统进行管理。该网管系统可以管理中兴通讯的所有光传输产品,并支持这些设备的混合组网。U31网管系统具有图形化界面,操作简单易用,系统具有视听告警功能。

子架结构

ZXMP S200根据电源模块以及业务接口类型的不同,可组成多种配置,满足不同用户的需求。各种配置的结构外形类似,电源接入方式、接口业务类型和数量不相同。

ZXMP S200由机箱、主板、插板(根据需要配置)、电源模块、风扇模块以及防尘模块组成。

以接入直流电源-48 V,提供4路光接口、21路E1电接口主板为例,ZXMP S200结构外形如图1所示。

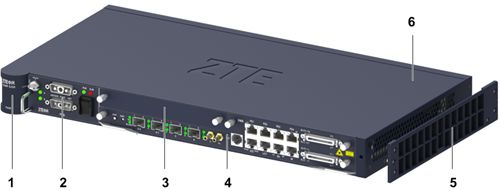

图1  ZXMP S200结构外形示意图

ZXMP S200(图1)

1.    风扇模块

2.    电源模块

3.    假面板(或插板)

4.    主板

5.    防尘模块

6.    子架

单板类型

ZXMP S200单板类型参见表1。

表1  ZXMP S200单板类型列表
序号
代号
名称
1
SMCxD75E
双光口75 8E1系统主板
2
SMCxD75T
双光口75 21E1系统主板
3
SMCxF75E
四光口75 8E1系统主板
4
SMCxF75T
四光口75 21E1系统主板
5
SMCxD120E
双光口120 8E1系统主板
6
SMCxD120T
双光口120 21E1系统主板
7
SMCxF120E
四光口120 8E1系统主板
8
SMCxF120T
四光口120 21E1系统主板
9
SMCxD100E
双光口100 8T1系统主板
10
SMCxD100T
双光口100 21T1系统主板
11
SMCxF100E
四光口100 8T1系统主板
12
SMCxF100T
四光口100 21T1系统主板
13
SMBxD75E0
双光口75 8E1系统主板
14
SMBxD75T0
双光口75 21E1系统主板
15
SMBxF75E0
四光口75 8E1系统主板
16
SMBxF75T0
四光口75 21E1系统主板
17
SMBxD120E0
双光口120 8E1系统主板
18
SMBxD120T0
双光口120 21E1系统主板
19
SMBxF120E0
四光口120 8E1系统主板
20
SMBxF120T0
四光口120 21E1系统主板
21
SMBxD100E0
双光口100 8T1系统主板
22
SMBxD100F0
双光口100 21T1系统主板
23
SMBxF100E0
四光口100 8T1系统主板
24
SMBxF100F0
四光口100 21T1系统主板
25
PWA
-48 V电源模块
26
PWB
+24 V电源模块
27
PWC
110 V/220 V电源模块
28
IBB
2 Mbit/s BITS接口板
29
IBBZ
2 MHz BITS接口板
30
ET1-75
21E1电支路板(75
31
ET1-120
21E1电支路板(120
32
TT1-100
21T1电支路板(100
33
EIE3
E3/T3电接口板
34
V35B
V.35数据接口板
35
TFEx4
4路透传快速以太网电接口板
36
TFEx4B
4路透传快速以太网光接口板
37
AI
音频板
38
OW
公务板
39
SDB
4SHDSL接口板
40
SEC
4路增强型智能以太网处理板
41
EP3Fx3
3端口E3/T3电处理板
42
MB
背板
43
FAN
风扇板

技术指标

ZXMP S200子架的技术指标参见表2。

表2  ZXMP S200子架技术指标
技术指标说明
交叉容量高阶10G,低阶5G
业务槽位数1
业务接口E1/T1/E3/T3,STM-1/4,FE
主要功能特性灵活的设计:1U高盒式设备,支持台式安装、壁挂式安装、室外安装;支持多种供电方式,直流供电采用双输入端口方式,实现1:1保护;可以作为标准的TM设备、ADM设备和REG设备
保护机制:SNCP保护;DNI保护;
尺寸(高*宽*深)mm44.5mm(高)×482.6mm(宽)×240mm(深)
电源220/110V AC,-48/-60V DC,+24V DC
最大功耗30W
工作环境环境温度-5 ℃~+50 ℃,相对湿度10%~90%
