EMS4 4端口交换功能千兆以太网

发布时间:2021-09-22 浏览数:

华为SSN1EMS4 4端口带交换功能的千兆以太网/快速以太网板(简称EMS4),主要用于解决以太业务接入、带宽管理和以太业务二层交换等电信应用领域。华为EMS4单板由以太网接入模块、网络处理模块、逻辑控制模块、时钟模块和电源模块组成。

立即咨询

华为SSN1EMS4单板是以太网交换处理板,可用在OptiX OSN1500/OSN2500/OSN3500/OSN7500系列设备上实现以太网的接入、汇聚,以太网数据的二层交换、端口的隔离、流分类、数据流量控制、VLAN的管理、优先级配置等数据特性、以及数据的封装/解封装、虚级联、SDH的映射/解映射等功能。华为EMS4同时可以与宽带接入设备及数通设备对接,提供全网的解决方案。支持二层交换、链路聚合、组播等功能和特性。

功能和特性

EMS4单板支持二层交换、链路聚合、组播等功能和特性。

EMS4单板的具体功能和特性如表1所示。

表1 EMS4单板功能特性
功能和特性 描述
基本功能 处理4路GE业务和16路FE业务。
接口类型
  • 支持1000BASE-SX/LX/ZX/VX以太网光接口,支持自协商功能,满足IEEE 802.3z标准。采用可插拔的SFP光接口,多模光纤传输距离最远可达550m,单模光纤达10km(也可根据实际需要选用40km和80km的光模块)。
  • 支持1000BASE-T以太网电接口,支持自协商功能,可自协商为10M、100M或1000M速率。采用可插拔的SFP电接口,传输距离最远可达100m。
  • ETF8配合使用支持10BASE-T/100BASE-TX;与EFF8配合使用支持100BASE-FX,满足IEEE 802.3u标准。
配合出线板
  • 配合ETF8实现16路FE电信号接入。
  • 配合EFF8实现16路FE光信号接入。
  • 配合ETF8和EFF8实现8路FE电信号和8路FE光信号接入。
接口特性 工作模式

GE光口:支持自协商、1000M全双工。

GE电口:支持自协商、1000M全双工。

EMS4配合ETF8使用时,支持自协商、100M全双工、100M半双工、10M全双工、10M半双工。

EMS4配合EFF8使用时,支持100M全双工。

端口流量控制方式 自协商 支持
非自协商 支持
端口状态查询/配置 支持
接口类型查询 支持
光功率门限值的设定 不支持
可插拔光模块 支持SFP可插拔光模块
业务类型 EPL 支持基于PORT的透明传送。
EVPL
  • 支持共享PORT的EVPL业务。
  • 支持共享VCTRUNK的EVPL业务。
    • 基于VLAN标签隔离
    • 基于MPLS标签隔离
  • 最大支持8000条LINK业务。
EPLAN
  • 最大支持2K个黑名单和2K个静态MAC地址,共享2K个。黑名单只支持目的MAC地址校验,不支持源MAC地址校验。
  • 支持源MAC地址自学习功能,MAC地址表大小为16K。
  • 支持静态MAC路由配置。
  • 支持动态MAC地址的查询。
  • 支持的VB数目最大为2个,每个VB逻辑端口最大为84个,建议不超过40个。
  • 支持基于IEEE 802.1d MAC bridge的EPLAN业务。
EVPLAN
  • 支持基于VB+VLAN方式的数据隔离。
  • 支持的VB数目最大为2个,每个VB逻辑端口最大为84个,建议不超过40个。
  • 支持设置最多4000条VLAN业务。
  • 支持基于IEEE 802.1q Virtual Bridge和IEEE 802.1ad Provider Bridge的EVPLAN业务。
业务规格 以太网数据帧格式 IEEE 802.3 支持
Ethernet II 支持
IEEE 802.1 q/p 支持
帧长范围 支持1518Byte~9600Byte报文长度设置,支持最大不超过9600Byte的Jumbo帧。
映射方式 VC-12、VC-3、VC-4、VC-12-Xv(X≤64)、VC-3-Xv(X≤24)、VC-4-Xv(X≤8)
封装格式 HDLC 支持
LAPS 支持
GFP-F 支持
MPLS技术 不支持
VLAN技术 支持4094个VLAN标签,VLAN技术满足IEEE 802.1q/p标准。
最大上行带宽 2.5Gbit/s
最大绑定带宽

16xVC-4或者48xVC-3或者1008xVC-12

VCTRUNK规格
EMS2">

数量:64

配置特点:
  • 每个级别的VC通道被一个VCTRUNK绑定使用后,其他VCTRUNK则不能再使用。
  • 同一个VCTRUNK只能绑定一种级别的通道,不能既绑定VC-12通道,又绑定VC-3通道。
  • 每个VCTRUNK最大带宽为1.25Gbit/s,一个VCTRUNK最多可以绑定8个VC-4或24个VC-3或64个VC-12。



保护方式 TPS 不支持
BPS 支持
PPS 支持
DLAG 支持
LAG

支持手工链路聚合和负载分担,满足IEEE 802.3ad和IEEE 802.1AX标准。

LCAS 支持,可以实现带宽的动态增加、动态减少和保护功能,满足ITU-T G.7042标准。
LPT 支持点到点LPT和点到多点LPT,满足华为公司内部协议标准。
STP/RSTP

支持广播报文抑制功能和快速生成树协议,满足IEEE 802.1w标准。

MSTP 支持
同步 同步以太 不支持
1588v2 不支持
维护特性 ETH OAM
  • 支持CC、LB、LT,满足IEEE 802.1ag标准;支持OAM_Ping,满足华为公司内部协议标准。
  • 支持OAM自动发现、远端环回、故障检测、链路性能监控,满足IEEE 802.3ah标准;支持自环检测,满足华为公司内部协议标准。
测试帧 支持Ethernet/GFP承载方式下的测试帧。
响应Ping功能 不支持
端口镜像 不支持
环回能力 以太网端口PHY层 支持内环回
以太网端口MAC层 不支持
VC-4级别 不支持
VC-3级别 不支持
VC-12级别 不支持
RMON 支持以太端口和VCTRUNK口的以太网性能监测RMON。
软复位 支持软复位,软复位不影响业务。
硬复位 支持
告警和性能 提供丰富的告警和性能事件,便于设备的管理和维护。
QoS
  • 支持CAR,粒度为64kbit/s。
  • 支持基于PORT、PORT+VLAN、PORT+SVLAN和PORT+VLAN+PRI的流分类。
IGMP Snooping 协议使能 支持
端口老化时间 支持
快速离开 支持
未知组播报文丢弃 支持
静态组播表项 支持
Hub/Spoke 支持
流量控制 支持基于端口的IEEE 802.3x流量控制。
说明:

仅EPL业务支持端口流量控制。

流量监控 支持基于端口和VCTRUNK的流量监控。

面板

EMS4单板的面板上有单板指示灯、接口、条形码和激光安全等级。

面板图

EMS4单板(插GE光接口)面板外观图如图1所示。

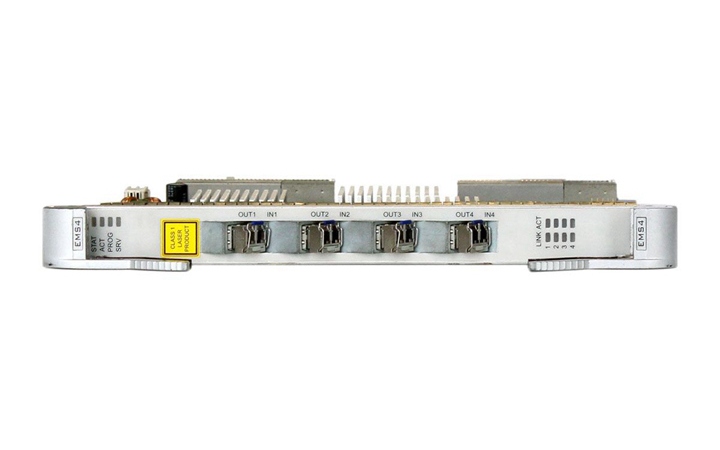

图1 EMS4(插GE光接口)面板外观图
EMS4 4端口交换功能千兆以太网(图1)

EMS4单板还可以插GE电接口模块。

指示灯

单板面板上的指示灯有:

  • 单板硬件状态灯(STAT)—红绿双色指示灯
  • 业务激活状态灯(ACT)—绿色指示灯
  • 单板软件状态灯(PROG)—红绿双色指示灯
  • 业务告警指示灯(SRV)—红、绿、黄三色指示灯
  • 连接状态指示灯(LINK)—绿色指示灯
  • 数据收发指示灯(ACT)—橙色指示灯

单板指示灯的具体含义请参见指示灯。

接口

EMS4单板面板上共有4个接口,插光接口时各接口类型和用途如表1所示,插电接口时四个GE电接口的类型和用途相同,如表2所示。

表1 EMS4单板光接口说明
面板接口 接口类型 用途
IN1/OUT1 LC(可插拔) 接收和发送1000BASE-SX/LX/ZX/VX信号。
IN2/OUT2 LC(可插拔) 接收和发送1000BASE-SX/LX/ZX/VX信号。
IN3/OUT3 LC(可插拔) 接收和发送1000BASE-SX/LX/ZX/VX信号。
IN4/OUT4 LC(可插拔) 接收和发送1000BASE-SX/LX/ZX/VX信号。
表2 EMS4单板电接口说明
面板接口 接口类型 用途
IN1/OUT1 RJ-45(可插拔) 接收和发送1000BASE-T信号。
IN2/OUT2 RJ-45(可插拔) 接收和发送1000BASE-T信号。
IN3/OUT3 RJ-45(可插拔) 接收和发送1000BASE-T信号。
IN4/OUT4 RJ-45(可插拔) 接收和发送1000BASE-T信号。

单板特性码

单板特性码即单板条形码中位于单板名称后面的编码。EMS4的单板特性码用于描述单板接口类型。

EMS4的单板特性码与接口类型之间的关系如表1所示。

表1 EMS4单板特性码与接口类型之间的关系
单板 特性码 接口类型
SSN1EMS410 10 1000BASE-SX(0.5km)
SSN1EMS411 11 1000BASE-LX(10km)
SSN1EMS412 12 1000BASE-VX(40km)
SSN1EMS413 13 1000BASE-ZX(80km)
SSN1EMS414 14 1000BASE-T(100m)

技术指标

EMS4单板指标包含光接口指标、电接口指标、激光器安全等级、机械指标和功耗。

接口指标

EMS4单板的接口指标如表1所示。

表1 接口指标
类型 描述
1000BASE-ZX 80km GE双纤双向光接口
1000BASE-VX 40km GE双纤双向光接口
1000BASE-LX 10km GE双纤双向光接口
1000BASE-SX 0.5km GE双纤双向光接口
GE电接口 GE电接口

激光安全等级

单板激光安全等级为CLASS 1,单板光口最大输出光功率低于10dBm(10mW)。

机械指标

EMS4板的机械指标如下:

  • 单板尺寸:25.4mm(宽)x235.2mm(深)x261.4mm(高)
  • 重量:1.1kg

功耗

EMS4单板在常温(25C)条件下最大功耗为65W。
