华为NE40E-X8多业务路由器（简称NE40E-X8）是华为公司推出的高端网络产品，主要应用在IP骨干网、IP城域网以及其他各种大型IP网络的边缘位置，与核心路由器NE5000E产品配合组网，形成结构完整、层次清晰的IP网络解决方案。
HUAWEI NetEngine40E 路由器（以下简称NE40E）是华为公司推出的高端网络产品，主要应用在IP骨干网、IP城域网以及其他各种大型IP网络的边缘位置，与核心路由器产品配合组网，形成结构完整、层次清晰的IP网络解决方案。
NE40E基于分布式的硬件转发和无阻塞交换技术，操作系统采用功能强大的通用路由平台VRP（Versatile Routing Platform）。
NE40E有以下特点：
具备电信级可靠性、良好的线速转发性能，优异的扩展能力，完善的QoS机制和强大的业务处理能力；
具有强大的汇聚接入能力，凭借丰富的特性支持，可以灵活部署L2VPN、L3VPN、组播、组播VPN、MPLS TE、QoS等功能，实现业务的可靠承载；
全面支持IPv6，可以实现IPv4到IPv6的平滑过渡。
因此，NE40E可以灵活应用在IP/MPLS网络的边缘、核心，可以简化网络结构，提供丰富的业务类型和可靠的服务质量，是IP/MPLS承载网向宽带化、安全化、业务化、智能化发展的重要源动力。
NE40E系列中的NE40E-X16、NE40E-X16A、NE40E-X8、NE40E-X8A、NE40E-X3、NE40E-X3A，可以满足不同规模的网络组网需求。
外观

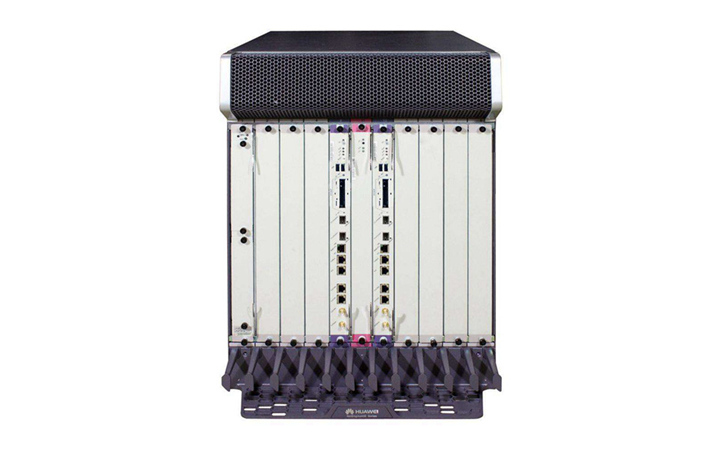

图1 NE40E-X8外观
组成结构
图2 NE40E-X8组成结构
1. 进风口 | 2. SRU | 3. SFU | 4. LPU |
5. 走线架 | 6. 风扇 | 7. 假面板 | 8. 接地端子 |
9. 后走线架 | 10. 电源管理接口 | 11. 直流电源模块 | 12. 把手 |
13. 集中监控模块（可选） | 14. 挂耳 | - | - |
槽位分布
图3 NE40E-X8槽位分布
| 槽位类型 | 槽位编号 | 插槽方向 | 备注 |
|---|---|---|---|
| LPU | 1-8 | 单板右侧朝上 | 插接LPU板。 |
| SRU | 9,10 | 单板右侧朝上 | 插接SRU板。 |
| SFU | 11 | 单板右侧朝上 | 插接SFU板。 |
| PWR | 16,17 | 单板顶部向上 | 插接电源模块。 |
| FAN | 18,19 | 单板顶部向上 | 插接风扇模块。 |
说明：
12槽位网板、14槽位时钟板集成在9号槽位上，13槽位网板、15槽位时钟板集成在10号槽位上。
技术指标
| 项目 | 描述 |
|---|---|
| 安装机柜标准 | 可安装在19"标准800mm深机柜中，默认安装华为2.2米高N68E机柜 |
| 尺寸（宽 x 深 x 高，不含包材） [mm] | 442 mm x 650 mm x 620 mm(机箱主体尺寸) 442 mm x 770 mm x 620 mm(包括机箱前后的装饰件、走线架等) |
| 机箱高度 [U] | 14 U |
| 重量（一体化机箱，不含包材） [kg] | 43.2 kg |
| 重量（满配，不含包材） [kg] | 136 kg |
| 典型功耗 [W] | 3220 W（LPUF-240满配） |
| 典型散热值 [BTU/hour] | 10447 BTU/hour（LPUF-240满配） |
| MTBF [year] | 21.91year |
| MTTR [hour] | 0.5hour |
| 可用度 | 0.999997395 |
| 供电制式 | DC内置 |
| 电源框最大输入路数 | (1路/PEM)*4个PEM=4路 |
| 额定输入电压 [V] | -48V/-60V |
| 输入电压范围 [V] | -38.4V～-72V |
| 最大输入电流 [A] | 70A/模块 |
| 最大输入线径 [mm²] | 35 mm²/单路 |
| 前级空开/熔丝 [A] | 70 A |
| 常温噪声（声功率） [dB(A)] | 满足NEBS标准(<78dBA @ 27 °C) |
| 总槽位数 | 11 |
| 业务板槽位数 | 8 |
| 交换容量 | 7.08 Tbps (LPUF-240/LPUI-240) |
| 主控板冗余 | 1:1 |
| 交换板冗余 | 2+1 |
| 电源冗余 | 2+2 |
| 风扇冗余 | 2个风扇框 短期40度单风扇框失效 |
| 长期工作环境温度 [°C] | 0°C～45°C |
| 短期工作环境温度 [°C] | -5°C～55°C |
| 工作环境温度变化限制 [°C] | ≤ 30 °C/hour |
| 存储温度 [°C] | -40°C～70°C |
| 长期工作环境相对湿度 [RH] | 5% RH～ 85% RH, 非凝露 |
| 短期工作环境相对湿度 [RH] | 5% RH ～ 95% RH, 非凝露 |
| 存储相对湿度 [RH] | 5% RH ～ 95% RH, 非凝露 |
| 长期工作海拔高度 [m] | ≤4000m（当海拔高度在1800m～4000m之间时，每升高220m，设备运行温度降低1℃） |
| 存储海拔高度 [m] | 小于5000米 |
