MA5800-X7

更新时间:2023-11-30 点击数:

SmartAX MA5800-X7(简称MA5800-X7)业务板采用可编程NP架构,支持基于SDN 的智能业务,支持新业务快速部署;华为MA5800-X7支持虚拟接入网功能,实现多业务智能运营或开展网络批发业务,提供更好的业务体验。

MA5800-X7采用分布式转发架构,单槽位吞吐量200G,支持大容量40GPON无阻塞接入;单框可满足3.2 万家庭百兆无阻塞接入,畅享4K电视。为保证4K时代每用户100Mbps无阻塞接入,华为MA5800-X7新一代OLT应具备超宽带、大容量的4K视频接入汇聚能力,单槽位交换容量需要达到400Gbps,这意味着每槽位可以支持16×10G PON、4×40G PON以及2×100G PON无阻塞接入,整个OLT系统可以实现3.2万家庭100M无阻塞畅享4K电视。

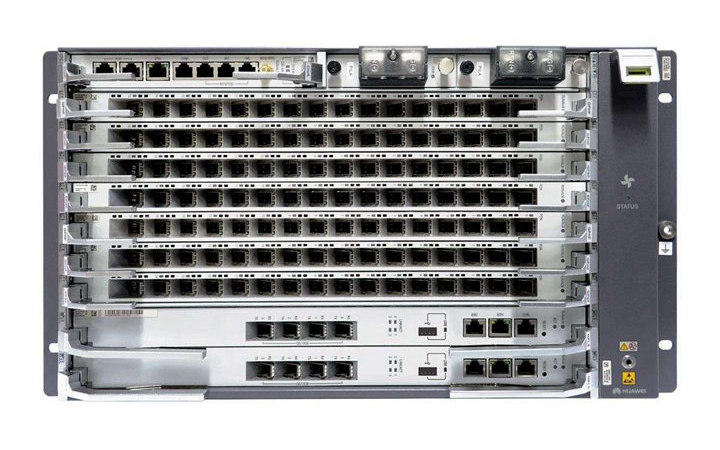

产品外观

MA5800-X7支持7个业务槽位,配套背板为H901BPMB

MA5800-X7(图1)

槽位配置

MA5800-X7业务框提供12个槽位,包括2个主控板槽位、2个电源板槽位,1个通用接口板槽位和7个业务板槽位。

配置

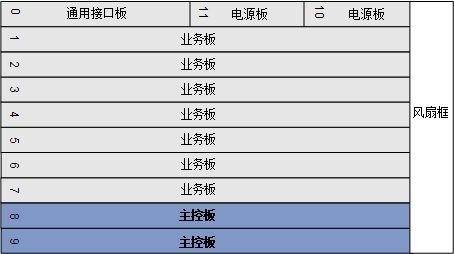

图1 MA5800-X7业务框单板配置图

MA5800-X7(图2)

槽位说明

表1 介绍了机框中各个槽位支持的单板类型。

表1 MA5800-X7槽位说明

槽位分类

槽位

可配置单板

备注

主控板槽位

8、9

主控板

2个槽位需配置相同的主控板,要求主控板双配。

电源板槽位

10、11

电源板

电源板要求双配。

通用接口板槽位

0

通用接口板

-

业务板槽位

1~7

上行接口板

业务板

支持不同业务板混配。

上行可以采用主控板上行或者上行接口板上行,推荐主控板上行。

产品规格

表2 MA5800-X7产品规格

指标

MA5800-X7

可配套的机柜

N63E-22、N66E-22

单板配置

主控板槽位:8、9

业务板/上行板槽位:1~7

通用接口板槽位:0

电源接口板槽位:10、11

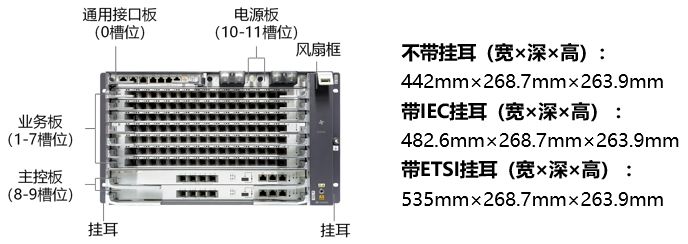

宽×深×高(mm)

不带挂耳:442×268.7×263.9

带IEC挂耳:482.6×268.7×263.9

带ETSI挂耳:535×268.7×263.9

最大重量(带挂耳)

26kg

最大输入电流

40A

供电方式

直流供电(双路备份)

工作电压范围

-38.4V~-72V DC

额定电压

-48V/-60V

工作环境温度

-40℃ ~ +65℃,最低启动温度为-25℃。

说明:

+65℃指业务框进风口的温度。

工作环境湿度

5%RH~95%RH

气压环境

70kPa~106kPa

海拔高度

4000m以下,空气密度会随海拔变化,从而影响设备散热能力,所以工作环境温度会随海拔变化。

主控板交换容量 (负荷分担模式)

MPLA:3.6 Tbit/s

MPLB:7 Tbit/s

业务板每槽位最大带宽(负荷分担模式)

MPLA:100 Gbit/s

MPLB:200 Gbit/s

4K视频用户并发数

8000

MAC地址数

262143

IPv4路由表

65536

IPv6路由表

16384

ARP表

131072

交换转发时延

具有较低的转发时延。100Mbit/s以太网端口发送64Byte以太网数据包,时延不超过20μs。

满负荷误码率

端口满负荷传输时,比特差错率(误码率)<10 e-7。

系统可靠性指标

典型配置系统可用度: >99.999%

系统平均故障间隔时间MTBF(年):≈45

说明:

因为组网环境的差异及设备使用的单板不同,MA5800的MTBF时间参考值为45年,现场可更换单元(FRU)的平均修复时间参考值为2小时。此处仅为参考值,如果需要更详细的信息请联系华为技术有限公司相关人员提供。

GPON端口数

112

XG-PON端口数

112

XGS-PON端口数

112

10G-EPON端口数

112

EPON端口数

112

GE端口数

336

10GE端口数

168

功耗

表3 MA5800-X7业务框功耗参数表(单位:W)

典型配置

静态功耗

最大功耗

典型功耗

单板配置

GPON

301

759

530

H902MPLB*2+H902PILA*2+H901FMMA+H902GPHF*7

说明:业务框的功耗是在以下条件下测试得出:

工作电压:-53.5V DC。

室温:25°C。

静态功耗:所有端口不承载任何负荷,光口不插光模块。

最大功耗:所有端口都承载100%负荷。

典型功耗:静态功耗和最大功耗总和的一半。

对于接入设备,功耗一般转换为热耗,功耗与热耗的单位不同,功耗单位为W,热耗单位为BTU/h,相互转换公式为:1 W = 3.412BTU/h 。
