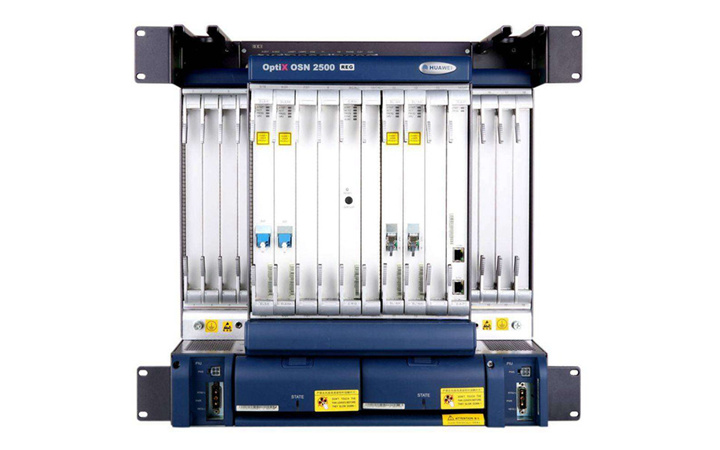

OptiX OSN2500

OptiX OSN2500应用于城域传输网中的接入层和汇聚层，可与OptiX OSN7500、OptiX OSN3500、OptiX OSN1500、OptiX 2500+（Metro3000）、OptiX 155/622H(Metro1000)混合组网，实现不同容量的业务接入。OSN2500支持STM-1/STM-4/STM-16/级别的链形、环形、环相切、环相交、环带链、双环互通方式、枢纽形和Mesh网等网络拓扑。还可以与华为OSN系列设备、DWDM系列设备和Metro系列设备对接，构建完整的传输网络解决方案。

设备结构

OptiX OSN2500子架采用单层子架结构，分为处理板槽位区、接口板槽位区、扩展信号接口板区、电源区和风扇区。

OptiX OSN2500子架结构如图1所示。

图1 OptiX OSN2500子架结构图

各部分功能如下：

扩展信号接口板区：引出告警接口、公务电话接口、管理和维护接口、时钟接口等。

接口板槽位区：安插OptiX OSN 2500的支路接口板和以太网接口板。

处理板槽位区：安插OptiX OSN 2500的线路、支路和以太网信号处理板、系统辅助处理板和交叉时钟主控板。

风扇区：安插2个风扇模块，为设备提供散热。

电源区：安插2个PIU板，用于给子架供电。

说明：
接口板，又称出线板、转接板，提供光或电信号的物理接口，用于将光或电信号接入到对应的处理板。

槽位分配

华为OSN2500子架为单层结构，左右两边为出线板槽位区，共有8个槽位。中间为处理板槽位区，共有10个槽位。

华为OSN2500各槽位的位置如图2所示。

华为OSN2500子架支持槽位拆分，可以将slot 5，slot 6和slot 7三个槽位分别拆分为两个小槽位。

图2 华为OSN2500子架的槽位分配图（槽位拆分前）

出线板槽位区

出线板槽位：slot 1～4和slot 15～18

处理板槽位区

槽位拆分前处理板槽位：slot 5～8和slot 11～13

槽位拆分后处理板槽位：slot 5～8、slot 11～13和slot 19～21

线路、主控、交叉与时钟合一板槽位：slot 9～10

系统辅助处理板槽位：slot 14

处理板槽位和出线板槽位的对应关系

出线板槽位和处理板槽位的对应关系如表1所示。

常用配置

OSN2500设备必配配件有增强型子架SSQESUBRACK、系统辅助处理板SSQ2SAP及STM-1/STM-4/STM-16主控交叉光接口合一板CXLLN系统板。根据业务需求可选配单板有SDH光接口板SLQ1、SL4、SLD4、SLQ4、SL16等；PDH支路板有PD1、PQ1等；以太网透传板EGS2、EGT2、EFT4、EFT8、EFS4等及其他辅助类单板。

物理特性

OSN2500可安装19英寸机柜中。通常可满足大部分用户需求，具体型号及尺寸需根据用户实际机房环境要求作出相应的调整。电源接入-48V DC、通过外置UPM实现交流220V接入；

安装方式：ETSI 300mm深机柜、ETSI 600mm深机柜；

OSN2500子架尺寸为460mm(高)×440mm(宽)×295mm(深)；重24kg；典型功耗206W。
