ZXMP S200如何利用2M支路实现单跨环ECC保护?

发布人:华讯佳 发布时间:2022-07-09 浏览数:

问题描述(故障现象)

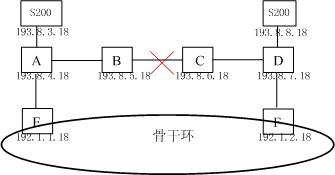

某网络,存在有如下组网,由于BC之间经常断光缆,导致193网段上部分网元脱管,影响该环上重要站点的监控:

ZXMP S200如何利用2M支路实现单跨环ECC保护?(图1)


解决方案

根据组网分析,当BC点光缆断后,193网段被分成2部分,根据OSPF协协议原理,必然会引起部分网元脱管。

为解决ECC不能实现保护问题,可利用中兴ZXMP S200的5-8号支路实现ECC的保护。配置步骤如下(本例使用第7个2M):

1.配置时隙:

按下图中红线配置时隙,分别配置到2端S200上的第7个2M上。

ZXMP S200如何利用2M支路实现单跨环ECC保护?(图2)

2.支路ECC方式选择:

在网元上点右键,选“设备管理器”--》左上方的选框中点击8#ET1板--》然后在左下方的选框中打开“维护管理”--》点击DCC/ECC使用方式设置--》在右边选框中将7号2M端口选为“光口方式”

ZXMP S200如何利用2M支路实现单跨环ECC保护?(图3)

3.支路接口配置:

在网元上点右键,选“设备管理器”--》左上方的选框中点击8#ET1板--》然后在左下方的选框中打开“接口配置”--》点“PDH成帧配置”--》在右边选框中将7号2M端口的“是否成帧”一栏修改为“成帧”,其它默认即可。

ZXMP S200如何利用2M支路实现单跨环ECC保护?(图4)
