ETP4890

更新时间:2023-11-30 点击数:

ETP4890-A2嵌入式直流电源系统,实现交流输入转换为稳定的48V直流输出,华为ETP4890-A2可兼容15A、30A整流模块,最大输出电流为90A。支持热插拔,系统高度2U,支持标准19英寸机架或嵌入式机柜等多种安装方式。

ETP4890是盒式电源系统,给–48V DC 系列的通信设备进行供电。ETP4890是华为推出的高效嵌入式电源满足从30A到90A的直流宽范围输出,各功能单元采用标准化尺寸设计,电源高度2U;采用模块化设计,易扩展,易安装。系统可适应宽范围交流输入,具备完善的蓄电池充放电管理、远程环境监控等功能。

ETP4890-A2 主要特点如下:

电压范围宽 85V AC~300V AC

完善的电池管理功能

SMU01A 支持接入网主从协议、电总协议、SNMP 等多种安全协议,可与华为NetEco或者第三方网管通信,组网灵活,实现远程管理,无需人员值守

SMU01B 支持接入网主从协议,通过华为接入网主设备可接入U2000

SMU01C 支持电总协议和接入网主从协议,电总协议可接入动环,主从协议只支持接入网主机

支持 LCD 界面显示、按键操作

支持电子标签识别功能

支持整流模块、监控模块热插拔

支持同容量高效、标效整流模块混插

系统配置

表1 华为ETP4890-A2系统配置

表1 华为ETP4890-A2系统配置
项目ETP4890-A3
配电单元交流输入制式
  • 220V AC 单相(默认制式)

  • 110V AC 双火线

  • 220/380V AC 三相四

直流配电电池空开80A/1P×1 路(BATT)
负载空开

40A/1P×2 路(LOAD3、LOAD4),30A/1P×1 路(LOAD2),10A/1P×1 路(LOAD1)

监控模块

支持以下监控模块:

SMU01A(1 个)

SMU01B(1 个)

SMU01C(1 个)

整流模块

支持以下整流模块:

R4830G1(2-3 个)

R4830N2(2-3 个)

R4815G1(2-3 个)

R4815N1(2-3 个)

说明
支持R4830G1和R4830N2混插。
支持R4815G1 和R4815N1 混插。

外观介绍

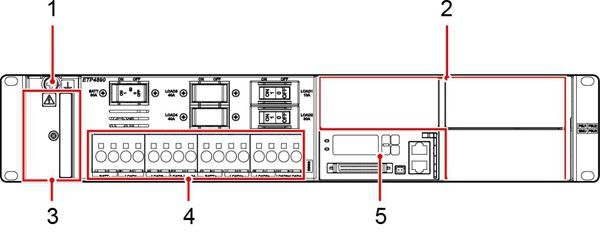

图1 华为ETP4890-A2外观

ETP4890(图1)

1.接地螺丝2.整流模块安装空间3.交流输入端子(盖板后)

4.直流输出接口

5.整流模块安装空间

须知:监控模块和整流模块不可以互换槽位,否则可能损坏监控模块和整流模块。

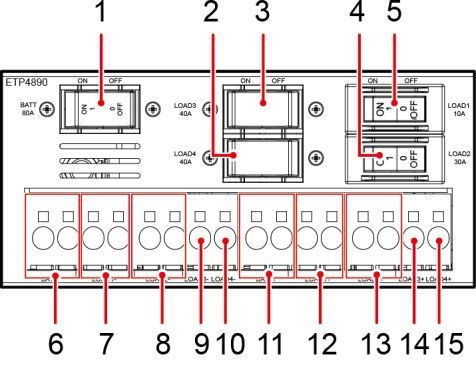

图2 配电单元

ETP4890(图2)

1.BATT 开关2.LOAD4 开关3.LOAD3 开关
4.LOAD2 开关5.LOAD1 开关6.BATT–接口
7.LOAD1–接口8.LOAD2–接口9.LOAD3–接口
10.LOAD4–接口11.BATT+接口12.LOAD1+接口
13.LOAD2+接口14.LOAD3+接口15.LOAD4+接口

说明:
   “+”表示正极接线端口,“-”表示负极接线端口。
   LOAD1 和 LOAD2 每个接线孔最大输出电流分别为 10A 和 30A,对应的每个空开最大输出电流分别为 10A 和 30A。
   BATT 每个接线孔最大输出电流为 40A,对应的空开最大输出电流为 80A。
