中兴S200-RS232接口外接120欧外时钟时如何跳线

发布人:华讯佳 发布时间:2022-07-22 浏览数:

问题描述(故障现象)

中兴S200的SMC/SMB的RS232接口还是一个120欧外时钟接口,但为了实现120欧外时钟的接入需要在设备上进行跳线,具体接口见图

中兴S200-RS232接口外接120欧外时钟时如何跳线(图1)


解决方案

需要跳线的地方有2个,一个是主板的X4/X5的跳针,具体如图:

中兴S200-RS232接口外接120欧外时钟时如何跳线(图2)

第二个地方是实现时钟功能的小板,有2种小板,一种是IBBZ,实现2Mhz信号的接入,一种是IBB小板,实现2Mbit/s信号的接入,这2种小板都有75欧和120欧的跳线,具体如下:

IBBZ单板有2处需要跳针:

X2的1与2,3与4通过跳线连通。

中兴S200-RS232接口外接120欧外时钟时如何跳线(图3)

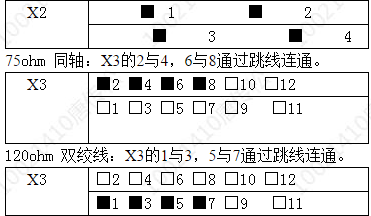

IBB单板只需要对X3进行跳针,具体如下:

中兴S200-RS232接口外接120欧外时钟时如何跳线(图4)
