ZXCTN 6500-8(中兴6500)定位于分组光融合传送网(POTN)中的汇聚层和核心层,负责PTN业务(分组业务)和OTN业务在网络中的传输。深度融合分组传送和光传送的传送网,基于统一分组交换平台,使得分组传送功能和光传送功能能够进行任意比例的组合。
保护机制
ZXCTN 6500-8具备完善的设备级保护功能。
设备级保护提供主控交换板1+1热备份和PW交换代理板的1+1保护,提供电源板的1+1保护,支持2组E1 TPS 1:N(N≤2)保护。支持部件热插拔,提高设备的恢复能力和故障的灵活处理能力。
兼容性
ZXCTN 6500-8采用开放式的技术平台,兼容传统的传输和数据网络。
系统设计灵活,适应多种传送标准的发展,为业务网络的演进提供支撑。
统一网管系统
ZXCTN 6500-8采用中兴通讯统一网元管理系统NetNumen U31 R22。
与SDH/MSTP、ASON、WDM、OTN 实现集中管理,提供端到端的路径创建和管理、QoS、OAM、实时告警和性能监控等功能。NetNumen U31 R22符合传统传送网要求的网元管理和友好界面,易于操作和维护,使分组网络具备了可管理、易维护的属性。
子架结构
ZXCTN 6500-8子架采用竖插板结构,其结构如图1所示。
图1 ZXCTN 6500-8子架结构示意图
ZXCTN 6500-8子架结构说明参见表1。
序号 | 名称 | 说明 |
---|---|---|
1 | 安装支耳 | 用于在机柜内固定子架。 |
2 | 搬运拉手 | 便于搬运子架。 |
3 | 接地柱 | 用于连接子架接地线缆。 |
4 | 防尘插箱 | 防止灰尘进入子架,影响设备性能。 |
5 | 风扇插箱 | 用于子架散热。 |
6 | 走线槽 | 用于辅助线缆走线。 |
7 | 插板区 | 安装单板,提供17个25.4 mm宽全高单板槽位。 |
子架槽位
ZXCTN 6500-8子架槽位分布如图2所示。单板可插槽位参见表2。
图2 子架槽位分布示意图
数字表示槽位号。
单板类型 | 单板代号 | 单板高度 | 占用槽位数量 | 对应槽位号 |
---|---|---|---|---|
主控交换板 | NCPSA | 全高 | 1个全高槽位 | 13、14 |
NCPCS | 全高 | 1个全高槽位 | 13、14 | |
系统接口板 | SAIA | 半高 | 1个半高槽位 | 3、4 |
SAIB | 半高 | 1个半高槽位 | 3、4 | |
电源板 | PWRA | 半高 | 1个半高槽位 | 1、2 |
PWRB | 半高 | 1个半高槽位 | 1、2 | |
业务处理板 | PWMSA | 全高 | 1个全高槽位 | 12、15 |
PWGEAx16 | 全高 | 1个全高槽位 | 12、15 | |
PGEAx16/8 | 全高 | 1个全高槽位 | 9 ~ 12、15 ~ 18 | |
PGECx32 | 全高 | 2个全高槽位 | 9 ~ 12、15 ~ 18 | |
PXGAx4/2 | 全高 | 1个全高槽位 | 9 ~ 12、15 ~ 18 | |
PXGCx12/10/8 | 全高 | 1个全高槽位 | 11、12、15 、16 | |
PXLGA | 全高 | 1个全高槽位 | 9 ~ 12、15 ~ 18 | |
PCGA | 全高 | 1个全高槽位 | 11、12、15 、16 | |
H2PA | 全高 | 1个全高槽位 | 11、12、15 、16 | |
H4A | 全高 | 1个全高槽位 | 11、12、15 、16 | |
C1Ax16/12/8 | 全高 | 1个全高槽位 | 9 ~ 12、15 ~ 18 | |
C2Bx12/10/8 | 全高 | 1个全高槽位 | 11、12、15 、16 | |
接口板 | R63E1U | 半高 | 1个半高槽位 | 5、6、 8、22 ~ 24 |
RE1PI-75/120 | 全高 | 1个全高槽位或2个半高槽位 | 9、10、18、19、20 | |
R8FEF | 半高 | 1个半高槽位 | 5 ~ 8、19 ~ 24 | |
R8FEI | 半高 | 1个半高槽位 | 5 ~ 8、19 ~ 24 | |
R8HGE | 半高 | 1个半高槽位 | 5 ~ 8、19 ~ 24 | |
R8HGF | 半高 | 1个半高槽位 | 5 ~ 8、19 ~ 24 | |
R4CSB | 半高 | 1个半高槽位 | 5 ~ 8、19 ~ 24 | |
R4CEP | 半高 | 1个半高槽位 | 5 ~ 8、19 ~ 24 | |
R10A | 半高 | 1个半高槽位 | 5 ~ 8、19 ~ 24 | |
SOA | 半高 | 1个半高槽位 | 5 ~ 8、19 ~ 24 | |
SOGMDCx5/4 | 半高 | 1个半高槽位 | 5 ~ 8、19 ~ 24 |
表2中,接口板中RE1PI-75和RE1PI-120板需与R63E1U板配合使用,R8HGE和R8HGF板需与PGEA板配合使用,R8FEF、R8FEI、R4CSB、R4CEP板需与PWMSA/PWGEA板配合使用。业务处理板中,C2Bx12/10/8、H2PA、H4A、PCGA、PXGCx12/10/8板需与NCPSC板配合使用。
当安装半高的接口板时,需配置转换架。每个转换架可以装入两块半高单板。关于转换架的结构说明参见“子架部件”中“转换架”一节的介绍。
子架槽位(配置E1 TPS)

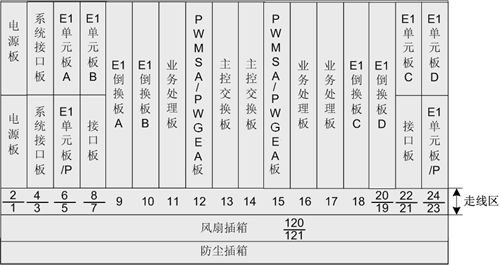

当配置E1 TPS时,设备最多支持2组1:2 TPS保护。E1单元板(R63E1U)与E1倒换板(R63E1PI)的槽位对应关系固定,如图3所示。
图3 E1单元板与倒换板槽位对应关系示意图
数字表示槽位号。
图3中,E1单元板上“/P”表示该槽位配置的E1单元板作为保护板使用。E1单元板、E1倒换板上字母“A” ~ “D”表示E1单元板和E1倒换板在保护组中的对应关系,如:E1单元板A对应E1倒换板A,E1单元板D对应E1倒换板D。
当安装半高的E1单元板及接口板时,需配置转换架。每个转换架可以装入两块半高单板。关于转换架的结构说明参见“子架部件”中“转换架”一节的介绍。
E1单元板与E1倒换板槽位对应关系参见表3。
保护组序号 | E1单元板槽位号 | 对应E1倒换板槽位号 | |
---|---|---|---|
1 | 工作板 | 6 | 9 |
8 | 10 | ||
保护板 | 5 | - | |
2 | 工作板 | 22 | 18 |
24 | 20/19 | ||
保护板 | 23 | - |
子架技术指标
ZXCTN 6500-8子架技术指标说明参见表4。
项目 | 单位 | 指标值 | |
---|---|---|---|
尺寸(高×宽×深) | mm | 530.6×482.6×285.0(包含安装支耳) | |
530.6×441.0×285.0(不含安装支耳) | |||
重量 | kg | 空子架:17.00 | |
满配置:48.80 | |||
插槽数量 | 个 | 总槽位:24 业务槽位:18(8个全高+10个半高) | |
电源 | 电源条件(直流) | V DC | 标称电压:-48 波动范围:-38.4 ~ -57.6 |
整机最大功耗 | W | <2000 | |
散热 | 满负荷热负荷值 | BTU/hour | 586 |
空子架重量指仅含背板的子架重量。
1 W=3.413 BTU/h
