ZXA10 C300

ZXA10 C300大容量、高密度、高性能、扁平化符合“大容量，高密度，满足“大容量、少局所”网络演进和部署要求，增强接入能力，符合网络扁平化要求。高密度接口板，提供大分光比和长距离应用场景特殊解决方案。中兴C300面向下一代的xPON统一平台架构，平滑演进，保护现网投资，提升竞争优势统一平台支持EPON/GPON/10GEPON/NGPON/P2P融合接入，满足全业务发展需求，平滑、无缝演进。

产品定位

ZXA10 C300为局端光接入设备，完成以下功能。

PON OLT：支持GPON、XG-PON1和P2P接入，与多种类型ONU配合完成FTTH、FTTB、FTTC、FTTdp、FTTM接入网络组网。

L2 光接入平台：支持以太网上联和下联，完成二层以太网业务流量汇聚和转发。

L3光接入平台：支持三层路由功能，完成IP业务流量的汇聚和转发，实现接入网关的功能。

业务接入控制：完成每用户每业务的接入控制、流量控制和业务承载，用户包括家庭用户、企业用户，业务包括语音、上网、IPTV、L2 VPN和MEF。

GPON内置OTDR功能，方便进行PON ODN维护检测

产品特点

ZXA10 C300特点和优势如下：

Multi-play业务接入：系统提供高速上下行数据业务接入（HSIA）、语音业务接入（VoIP）、视频业务（包括IPTV和VOD）接入、基于第三波长的CATV视频业务接入和基于CES的TDM业务接入，满足普通用户和商务用户的业务接入需求。

端口高密度：16个业务槽位，具备独立上联卡，高达16*10GE上联能力；支持16口GPON单板，支持48路P2P，支持8口XG-PON1。

多种接入技术统一平台：支持GPON、XG-PON1、P2P和以太网等接入技术。

L2和L3能力：完备的L2交换、VLAN业务、L3路由等协议和业务处理能力，可以灵活配置，适应各种场景应用。

多业务接入：支持TDM、语音、上网、IPTV、VPN、移动回程等多种业务接入。

完备的业务和设备保护功能：支持Type B/C PON保护；支持以太网业务保护，支持主控板、电源、风扇、上联冗余保护。

全方位的安全特性：具备丰富的设备安全、系统安全、网络安全和业务安全特性。

维护功能增强，增加了GPON内置OTDR功能。

ZXA10 C300支持两种机框：

ETSI 21英寸机框

IEC 19英寸机框

除了背板和风扇单元，两种机框内的单板可以共用。

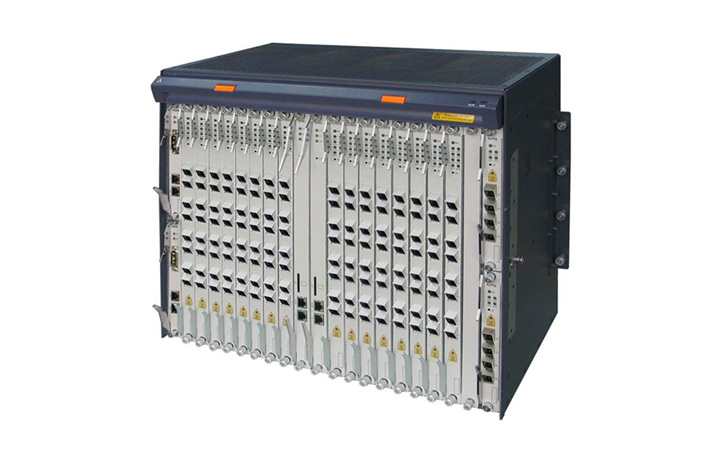

以IEC 19机框为例，ZXA10 C300机框外观如机框结构图1所示。

机框结构

机框结构如图1所示。

图1  IEC 19英寸机框

机框配置

机框分为两部分：9U业务单板区和1U风扇区。

9U业务单板区的槽位排列如图2所示。

图2  19英寸机框槽位图

0/1/10/11/19/20号槽位的槽位宽度为25 mm，其余槽位的槽位宽度为22.5 mm。

机框单板配置说明参见表1。

风扇为高1U，宽19英寸的插箱。

风扇采用抽风方式为系统提供强制风冷。风扇根据系统温度可以调整其转速，降低噪声和延长其使用寿命。

技术指标

19英寸机框的技术指标参见表2。
