ZXCTN6500环双节点接入网管网配置

发布人:华讯佳 发布时间:2022-08-09 浏览数:

问题描述(故障现象)

某地区新建ZXCTN6500组成的汇聚环要求从双节点接入网管网,并设置主备接入点,即当主用节点与网管网路由器互通中断时,网元与网管服务器的互通路由切换到备用接入节点上。现网未采用网关网元的接入方式,而是采用普通L3路由的接入方式。


组网环境

ZXCTN6500环双节点接入网管网配置(图1)


原因分析

1、PTN网络管理平面与网管网之间为了避免路由相互影响,采用静态路由的方式配置上下路由。普通的静态路由配置存在端口正常但互通异常时无法感知到的问题,主备节点也无法正常倒换。ZXCTN6500不支持DCN的BFD,中兴6500V2.0后的版本支持的PING检测配置可以解决此问题;

2、ZXCTN 6500的DCN静态路由配置无法支持路由优先级,可以通过网管服务器目的网段的大小来达到主备路径的目的。

3、网管网路由器也需要支持PING检测功能。


解决方案

1、主中兴6500接入节点上配置DCN的PING检测配置:ping对端接口IP(或网管服务器IP),当ping检测正常,则生成静态路由,并将静态路由导入ospf进程0;同时为了起到主用目的,将目的网段配置为32位网段掩码;

ZXCTN6500环双节点接入网管网配置(图2)

2、备中兴ZXCTN 6500接入节点上配置DCN的PING检测配置:ping对端接口IP(或网管服务器IP),当ping检测正常,则生成静态路由,并将静态路由导入ospf进程0;同时为了起到备用目的,将目的网段配置为24位网段掩码(也可根据实际需要配置,只要掩码位数小于主用即可);

4c7b20cadc84eecd1632eBA282247ba8

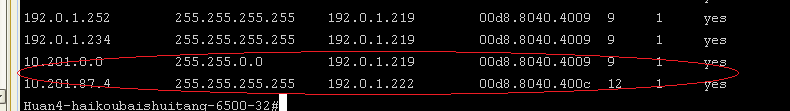

3、经上述主备节点配置后,将生成两台向网管服务器的不同优先级路由,从而起到主备路由效果:

ZXCTN6500环双节点接入网管网配置(图4)

4、网管网路由器上同样进行类似ping检测路由配置,静态路由的失效也通过ping检测来关联。
