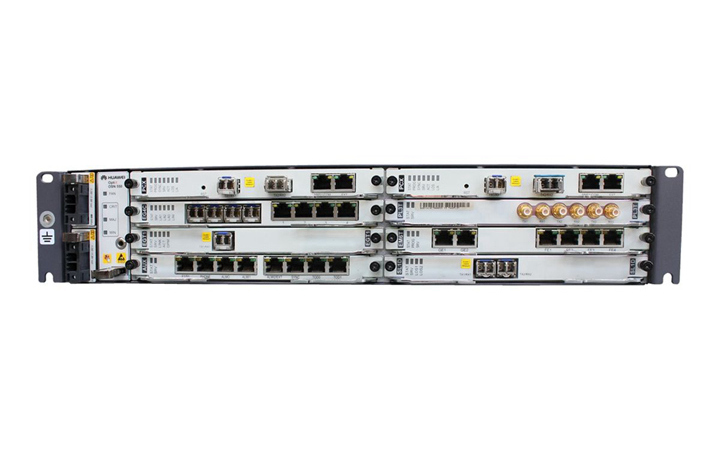

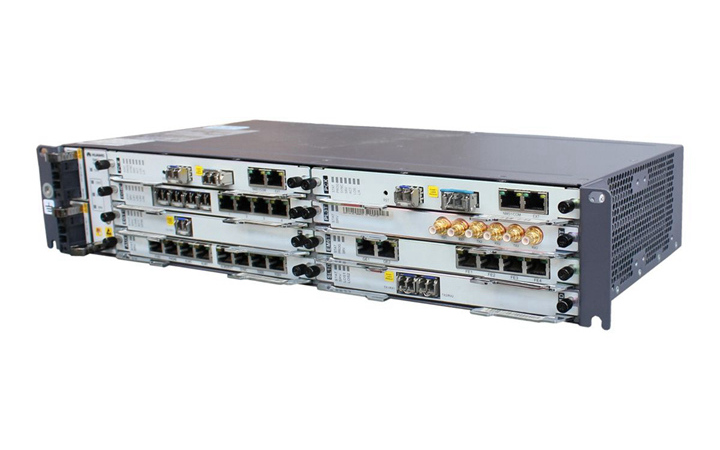

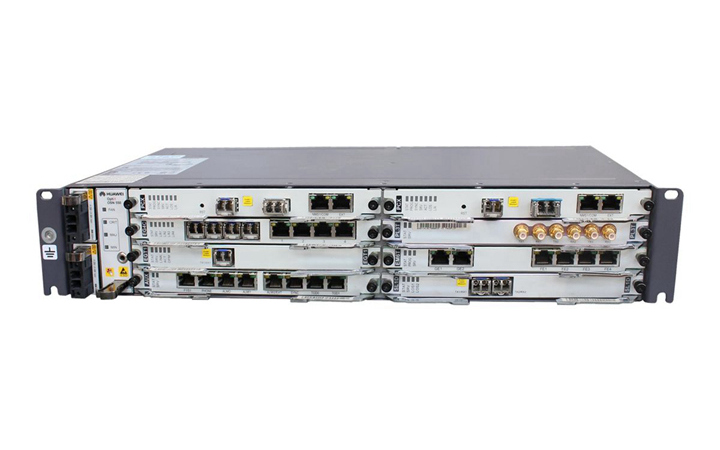

OptiX OSN550

更新时间:2023-11-30 点击数:

OptiX OSN550(简称OSN550)具备大容量、高可用性、低能耗、结构紧凑等特点。最大64Gbit/s分组交换容量和最大20Gbit/s SDH交叉容量,最大可同时接入4个10GE接口。华为OSN550支持主控、交叉、时钟、电源单元1+1设备级保护。

OptiX OSN550传输设备主要应用在网络的接入层,与华为公司OptiX OSN1500/OSN2500/OSN3500系列设备端到端组网,提供从骨干层、汇聚层到接入层的完整解决方案,满足大客户专线接入的应用需求。

设备结构

OptiX OSN550采取2U机盒,支持多种安装方式,便于灵活网络部署。

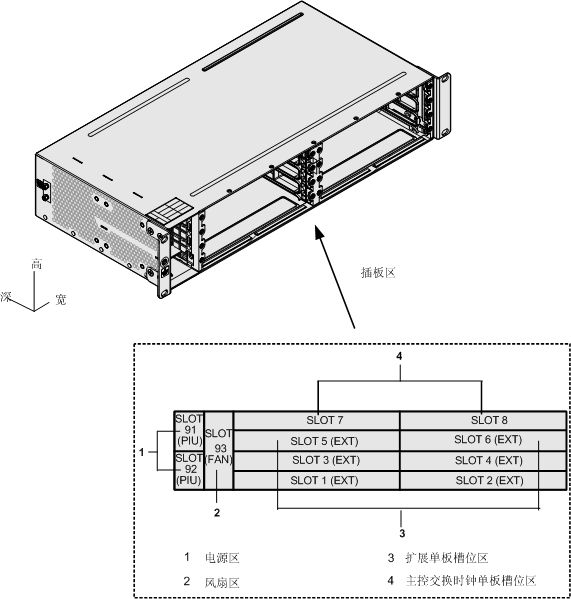

机盒结构及插板区

OptiX OSN550(图1)

说明:
华为OSN550支持将网元的网元ID、扩展ID、IP地址以及子网掩码信息自动保存到背板,插入新板后,将自动启用原有的网元ID、扩展ID、IP地址以及子网掩码,更换主控交叉时钟板过程中,不需人工设置。

安装方式

华为OSN550设备支持多种安装方式:机柜安装(包括ETSI机柜和19英寸机柜)、壁挂安装、桌面安装、室外机柜安装、开放式机架安装。

设备总体指标

介绍机盒尺寸、重量、功耗、热耗、电源性能、电磁兼容性、可靠性等指标。

OSN 550设备的总体指标如表1所示。

表1 OSN550设备的总体指标
项目描述
尺寸442mm(宽)×220mm(深)×88mm(高)
重量3.6kg(空机盒)
功耗
  • 最大功耗:
    • 直流机盒:300W
    • 交流机盒:200W
  • Hybrid模式典型功耗:132.6W

    典型功耗下的配置为:2×PCXLX+3×EM6F+1×MD1+1×FAN+2×PIU。

    OptiX OSN550(图2)
  • TDM模式典型功耗:148.7W

    典型功耗下的配置为:2×CXL+1×SL1Q+2×SP3D+1×FAN+2×PIU。

    OptiX OSN550(图3)
热耗
  • 最大热耗:
    • 直流机盒:1024 BTU/h
    • 交流机盒:682 BTU/h
  • Hybrid模式典型热耗:508 BTU/h
  • TDM模式典型热耗:229 BTU/h
电源性能
  • 直流
    • 额定电压:–48V或–60V
    • 电压范围:–38.4V~–72V
  • 交流
    • 额定电压:110V/220V
    • 电压范围:100V~240V
保险容量
  • 直流:20A
  • 交流:5A
电磁兼容性

满足EMC Class A要求

预计可靠性
  • 系统可用度:0.999996848
  • 年平均返修率:小于1.5%
  • 系统平均修复时间(MTTR):1小时
  • 系统平均故障间隔时间(MTBF):36.22年

说明:
对于OSN550设备,功耗基本上全部转化为热耗。因此,设备的热耗(BTU/h)数值可以与功耗(W)数值相互换算,换算公式为:热耗(BTU/h)=功耗(W)÷0.2931(Wh)。
